招标以及资料确认环节时间长，专业配合和图纸设计周期长，严重影响了变电站建设周期，
也制约了变电站“入公建”项目建设的推进。
以往研究多关注于通用基础、模块化建设方面，但在设备资料完全未定的情况下，如何
确定设备基础、设备埋件、结构留孔、电气埋管等，实现土建先行设计和建设，这方面的研
究还非常少，缺少成熟的土建先行模式。
其中，户内 GIS（气体绝缘金属封闭开关设备）由于布置方式不同、设备厂家众多、安
装方式各异，设备选型变数大，给土建设计带来的制约因素最多，一旦出现土建设计、施工
与最终设备基础要求不匹配的情况，现场修改非常困难。
开展户内变电站 GIS 室土建先行方案研究，满足后续电气设备安装需要，同时提升质量
管理，避免后期设计变更，推动变电站“入公建”建设，具有广泛的应用前景和管理效益。
2 户内变 GIS 室土建接口研究
针对以往户内变 GIS 室土建设计遇到的问题进行深入分析，得出 GIS 室土建先行的制约
因素，主要是 GIS 厂家众多、型号众多和设计流程不合理。
国内常见的 GIS 厂家有河南平芝、上海思源、西安西电、河南平高、新东北等，厂家不
同，GIS 室布置也不一样，制约土建设计。因此，首先有必要对 GIS 厂家进行深度调研，确
定设备与土建接口，减少设计前期对设备资料的依赖。
2.1 220kV GIS 电气与土建接口
经过调研，220kV GIS 断路器主要分为立式布置和卧式布置两种。以常规 220kV GIS 电
缆间隔为例：

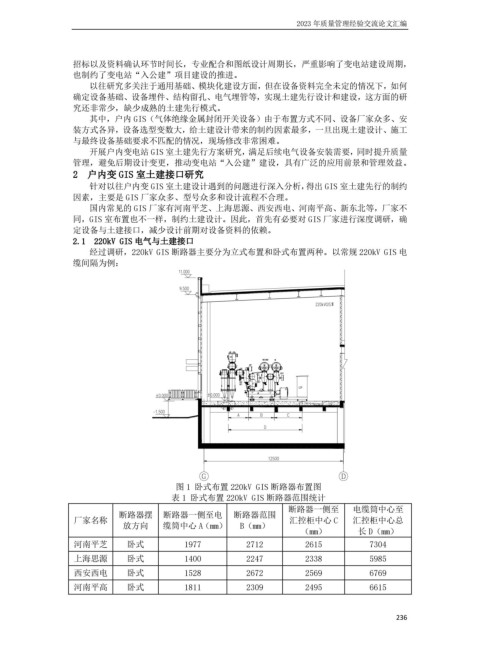

图 1 卧式布置 220kV GIS 断路器布置图
表 1 卧式布置 220kV GIS 断路器范围统计
断路器一侧至 电缆筒中心至
断路器摆 断路器一侧至电 断路器范围
厂家名称 汇控柜中心 C 汇控柜中心总
放方向 缆筒中心 A（mm） B（mm）
（mm） 长 D（mm）
河南平芝 卧式 1977 2712 2615 7304
上海思源 卧式 1400 2247 2338 5985
西安西电 卧式 1528 2672 2569 6769
河南平高 卧式 1811 2309 2495 6615
