2023 年质量管理经验交流论文汇编
汇控柜中心定为 6200mm 可以包络不同厂家要求，这样就保证了电缆开孔位置与二次电缆沟
之间的位置。为后面土建设计前置提供了可靠依据，摆脱后期开孔等对电气设备的依赖
3 户内变 GIS 室结构留孔布置方案
根据通用设备资料，对主流的 220kV GIS 设备、110kV GIS 设备资料整理,户内变 GIS
先行建设时结构留孔按包络设计，本研究建议布置方案如下。
220kV GIS 设备的地面一次电缆开孔宽度 1500mm，孔中心离出线方向墙体距离 2000mm，
一次开孔长度覆盖相邻电缆间隔（考虑离站用变室柱中心 2000mm，离楼梯间柱中心 2600mm），
不用时用盖板封闭，待用时根据设备情况在盖板上开孔及增加固定件。针对架空出线时外墙
开长孔，孔中心离室内标高 2500mm，孔高 800mm，孔上方预留过梁。墙面穿墙开孔长度覆盖
所有架空间隔，不用时采用墙板封闭，待用时定位开孔。
110kV GIS 设备的地面一次电缆开孔宽度 1000mm，孔中心离出线方向墙体距离 2400mm，
一次开孔长度覆盖所有间隔（离二次设备室墙边 2200mm，离运输门柱中心 1900mm），不用时
用盖板封闭，待用时根据设备资料情况在盖板上开孔及增加预埋件。
所有结构留孔采用预制盖板封闭（结构上翻内嵌式盖板），盖板沿开孔方向连续铺设，
盖板标准宽度 500mm。后续可根据实际供货厂家、本期和远景扩建要求，分别打开相应预制
盖板。
根据研究，土建先行阶段可以确定一次电缆开孔和主电缆沟定位，在后期电气安装阶段
改造建设汇控柜支电缆沟。

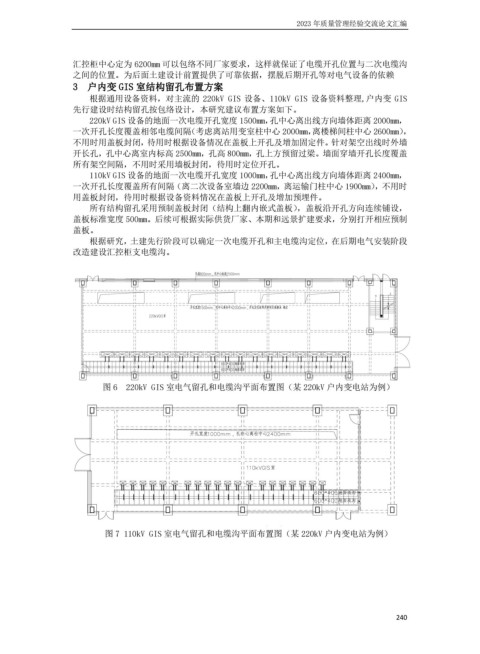

图 6 220kV GIS 室电气留孔和电缆沟平面布置图（某 220kV 户内变电站为例）
图 7 110kV GIS 室电气留孔和电缆沟平面布置图（某 220kV 户内变电站为例）
