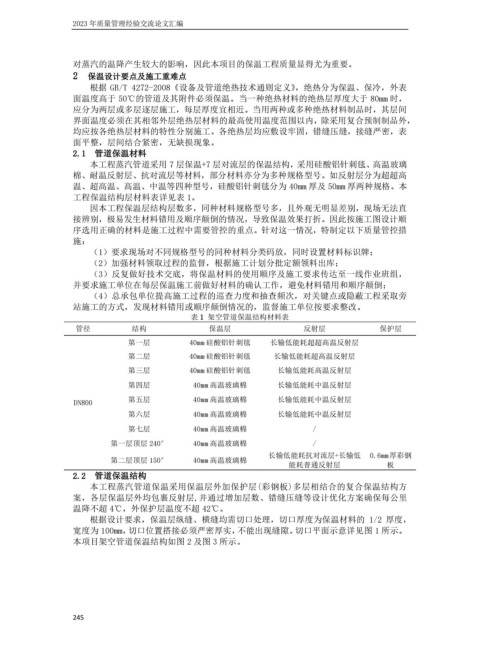

对蒸汽的温降产生较大的影响，因此本项目的保温工程质量显得尤为重要。
2 保温设计要点及施工重难点
根据 GB/T 4272-2008《设备及管道绝热技术通则定义》，绝热分为保温、保冷，外表
面温度高于 50℃的管道及其附件必须保温。当一种绝热材料的绝热层厚度大于 80mm 时，
应分为两层或多层逐层施工，每层厚度宜相近。当用两种或多种绝热材料制品时，其层间
界面温度必须在其相邻外层绝热层材料的最高使用温度范围以内，除采用复合预制制品外，
均应按各绝热层材料的特性分别施工。各绝热层均应敷设牢固，错缝压缝，接缝严密，表
面平整，层间结合紧密，无缺损现象。
2.1 管道保温材料
本工程蒸汽管道采用 7 层保温+7 层对流层的保温结构，采用硅酸铝针刺毯、高温玻璃
棉、耐温反射层、抗对流层等材料，部分材料亦分为多种规格型号。如反射层分为超超高
温、超高温、高温、中温等四种型号，硅酸铝针刺毯分为 40mm 厚及 50mm 厚两种规格。本
工程保温结构层材料表详见表 1。
因本工程保温层结构层数多，同种材料规格型号多，且外观无明显差别，现场无法直
接辨别，极易发生材料错用及顺序颠倒的情况，导致保温效果打折。因此按施工图设计顺
序选用正确的材料是施工过程中需要管控的重点。针对这一情况，特制定以下质量管控措
施：
（1）要求现场对不同规格型号的同种材料分类码放，同时设置材料标识牌；
（2）加强材料领取过程的监督，根据施工计划分批定额领料出库；
（3）反复做好技术交底，将保温材料的使用顺序及施工要求传达至一线作业班组，
并要求施工单位在每层保温施工前做好材料的确认工作，避免材料错用和顺序颠倒；
（4）总承包单位提高施工过程的巡查力度和抽查频次，对关键点或隐蔽工程采取旁
站施工的方式，发现材料错用或顺序颠倒情况的，监督施工单位按要求整改。
表 1 架空管道保温结构材料表
管径 结构 保温层 反射层 保护层
第一层 40mm 硅酸铝针刺毯 长输低能耗超超高温反射层

第二层 40mm 硅酸铝针刺毯 长输低能耗超高温反射层
第三层 40mm 硅酸铝针刺毯 长输低能耗高温反射层
第四层 40mm 高温玻璃棉 长输低能耗中温反射层

DN800 第五层 40mm 高温玻璃棉 长输低能耗中温反射层
第六层 40mm 高温玻璃棉 长输低能耗中温反射层
第七层 40mm 高温玻璃棉 /
第一层顶层 240° 40mm 高温玻璃棉 /
长输低能耗抗对流层+长输低 0.6mm厚彩钢
第二层顶层 150° 40mm 高温玻璃棉
能耗普通反射层 板
2.2 管道保温结构
本工程蒸汽管道保温采用保温层外加保护层(彩钢板)多层相结合的复合保温结构方
案，各层保温层外均包裹反射层,并通过增加层数、错缝压缝等设计优化方案确保每公里
温降不超 4℃，外保护层温度不超 42℃。
根据设计要求，保温层纵缝、横缝均需切口处理，切口厚度为保温材料的 1/2 厚度，
宽度为 100mm，切口位置搭接必须严密厚实，不能出现缝隙。切口平面示意详见图 1 所示。
本项目架空管道保温结构如图 2 及图 3 所示。
