2023 年质量管理经验交流论文汇编

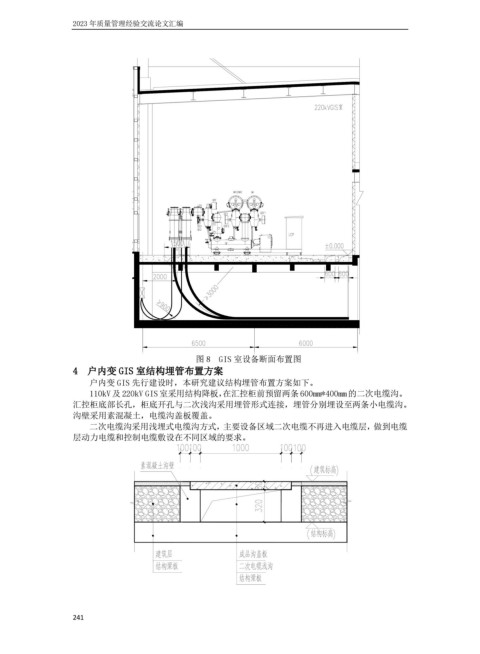

图 8 GIS 室设备断面布置图
4 户内变 GIS 室结构埋管布置方案
户内变 GIS 先行建设时，本研究建议结构埋管布置方案如下。
110kV 及 220kV GIS 室采用结构降板，在汇控柜前预留两条 600mm*400mm 的二次电缆沟。
汇控柜底部长孔，柜底开孔与二次浅沟采用埋管形式连接，埋管分别埋设至两条小电缆沟。
沟壁采用素混凝土，电缆沟盖板覆盖。
二次电缆沟采用浅埋式电缆沟方式，主要设备区域二次电缆不再进入电缆层，做到电缆
层动力电缆和控制电缆敷设在不同区域的要求。
241
