2023 年质量管理经验交流论文汇编

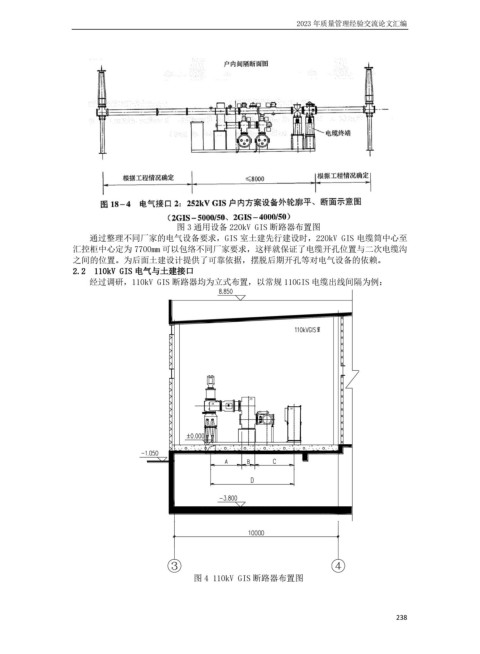

图 3 通用设备 220kV GIS 断路器布置图
通过整理不同厂家的电气设备要求，GIS 室土建先行建设时，220kV GIS 电缆筒中心至
汇控柜中心定为 7700mm 可以包络不同厂家要求，这样就保证了电缆开孔位置与二次电缆沟
之间的位置。为后面土建设计提供了可靠依据，摆脱后期开孔等对电气设备的依赖。
2.2 110kV GIS 电气与土建接口
经过调研，110kV GIS 断路器均为立式布置，以常规 110GIS 电缆出线间隔为例：
图 4 110kV GIS 断路器布置图
