2023 年质量管理经验交流论文汇编

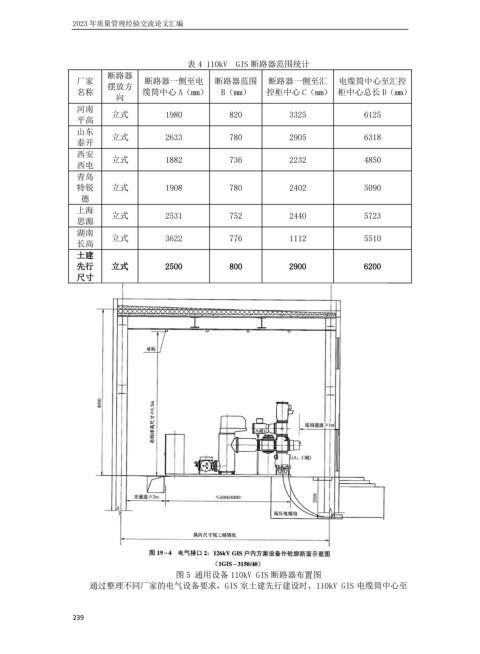

表 4 110kV GIS 断路器范围统计
断路器
厂家 断路器一侧至电 断路器范围 断路器一侧至汇 电缆筒中心至汇控
名称 摆放方 缆筒中心 A（mm） B（mm） 控柜中心 C（mm） 柜中心总长 D（mm）
向
河南 立式 1980 820 3325 6125
平高
山东 立式 2633 780 2905 6318
泰开
西安 立式 1882 736 2232 4850
西电
青岛
特锐 立式 1908 780 2402 5090
德
上海 立式 2531 752 2440 5723
思源
湖南 立式 3622 776 1112 5510
长高
土建
先行 立式 2500 800 2900 6200
尺寸
图 5 通用设备 110kV GIS 断路器布置图
通过整理不同厂家的电气设备要求，GIS 室土建先行建设时，110kV GIS 电缆筒中心至
239
