2023 年质量管理经验交流论文汇编
新东北 卧式 2030 2580 3020 7630
土建先行 卧式 2000 2700 3000 7700
尺寸

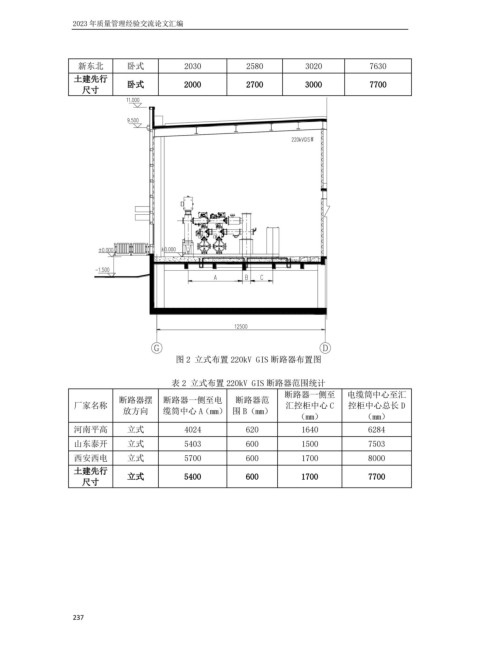

图 2 立式布置 220kV GIS 断路器布置图
表 2 立式布置 220kV GIS 断路器范围统计
断路器一侧至 电缆筒中心至汇
断路器摆 断路器一侧至电 断路器范
厂家名称 汇控柜中心 C 控柜中心总长 D
放方向 缆筒中心 A（mm） 围 B（mm）
（mm） （mm）
河南平高 立式 4024 620 1640 6284
山东泰开 立式 5403 600 1500 7503
西安西电 立式 5700 600 1700 8000
土建先行 立式 5400 600 1700 7700
尺寸
237
