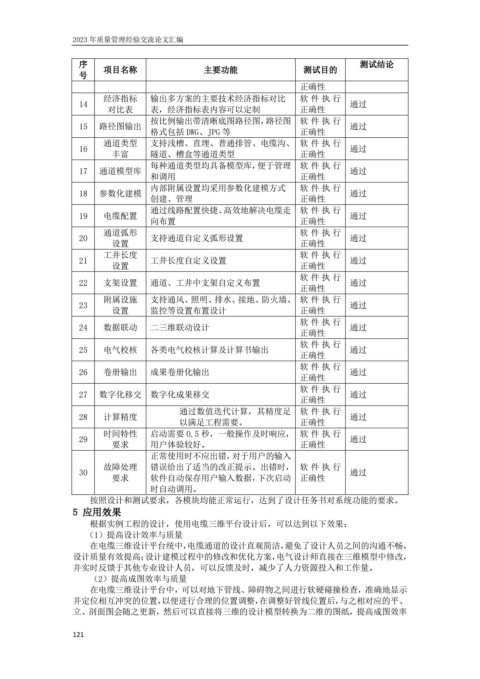

2023 年质量管理经验交流论文汇编

序 项目名称 主要功能 测试目的 测试结论
号
正确性
经济指标 输出多方案的主要技术经济指标对比 软 件 执 行
14 通过
对比表 表，经济指标表内容可以定制 正确性
按比例输出带清晰底图路径图，路径图 软 件 执 行
15 路径图输出 通过
格式包括 DWG、JPG 等 正确性
通道类型 支持浅槽、直埋、普通排管、电缆沟、 软 件 执 行
16 通过
丰富 隧道、槽盒等通道类型 正确性
每种通道类型均具备模型库，便于管理 软 件 执 行
17 通道模型库 通过
和调用 正确性
内部附属设置均采用参数化建模方式 软 件 执 行
18 参数化建模 通过
创建、管理 正确性
通过线路配置快捷、高效地解决电缆走 软 件 执 行
19 电缆配置 通过
向布置 正确性
通道弧形 软 件 执 行
20 支持通道自定义弧形设置 通过
设置 正确性
工井长度 软 件 执 行
21 工井长度自定义设置 通过
设置 正确性
软 件 执 行
22 支架设置 通道、工井中支架自定义布置 通过
正确性
附属设施 支持通风、照明、排水、接地、防火墙、 软 件 执 行
23 通过
设置 监控等设置布置设计 正确性
软 件 执 行
24 数据联动 二三维联动设计 通过
正确性
软 件 执 行
25 电气校核 各类电气校核计算及计算书输出 通过
正确性
软 件 执 行
26 卷册输出 成果卷册化输出 通过
正确性
软 件 执 行
27 数字化移交 数字化成果移交 通过
正确性
通过数值迭代计算，其精度足 软 件 执 行
28 计算精度 通过
以满足工程需要。 正确性
时间特性 启动需要 0.5 秒，一般操作及时响应， 软 件 执 行
29 通过
要求 用户体验较好。 正确性
正常使用时不应出错，对于用户的输入
故障处理 错误给出了适当的改正提示。出错时， 软 件 执 行
30 通过
要求 软件自动保存用户输入数据，下次启动 正确性
时自动调用。
按照设计和测试要求，各模块均能正常运行，达到了设计任务书对系统功能的要求。
5 应用效果
根据实例工程的设计，使用电缆三维平台设计后，可以达到以下效果：
（1）提高设计效率与质量
在电缆三维设计平台统中，电缆通道的设计直观简洁，避免了设计人员之间的沟通不畅，
设计质量有效提高；设计建模过程中的修改和优化方案，电气设计师直接在三维模型中修改，
并实时反馈于其他专业设计人员，可以反馈及时，减少了人力资源投入和工作量。
（2）提高成图效率与质量
在电缆三维设计平台中，可以对地下管线、障碍物之间进行软硬碰撞检查，准确地显示
并定位相互冲突的位置，以便进行合理的位置调整，在调整好管线位置后，与之相对应的平、
立、剖面图会随之更新，然后可以直接将三维的设计模型转换为二维的图纸，提高成图效率

121
