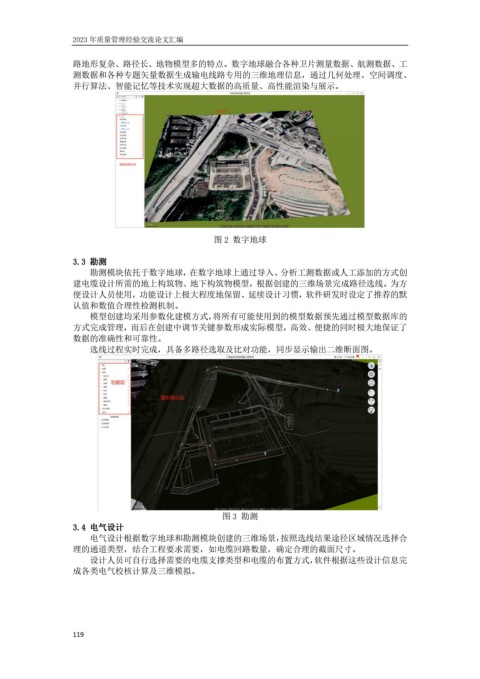

2023 年质量管理经验交流论文汇编
路地形复杂、路径长、地物模型多的特点。数字地球融合各种卫片测量数据、航测数据、工
测数据和各种专题矢量数据生成输电线路专用的三维地理信息，通过几何处理、空间调度、
并行算法、智能记忆等技术实现超大数据的高质量、高性能渲染与展示。
图 2 数字地球
3.3 勘测
勘测模块依托于数字地球，在数字地球上通过导入、分析工测数据或人工添加的方式创
建电缆设计所需的地上构筑物、地下构筑物模型，根据创建的三维场景完成路径选线。为方
便设计人员使用，功能设计上极大程度地保留、延续设计习惯，软件研发时设定了推荐的默
认值和数值合理性检测机制。
模型创建均采用参数化建模方式，将所有可能使用到的模型数据预先通过模型数据库的
方式完成管理，而后在创建中调节关键参数形成实际模型，高效、便捷的同时极大地保证了
数据的准确性和可靠性。
选线过程实时完成，具备多路径选取及比对功能，同步显示输出二维断面图。
图 3 勘测
3.4 电气设计
电气设计根据数字地球和勘测模块创建的三维场景，按照选线结果途径区域情况选择合
理的通道类型，结合工程要求需要，如电缆回路数量，确定合理的截面尺寸。
设计人员可自行选择需要的电缆支撑类型和电缆的布置方式，软件根据这些设计信息完
成各类电气校核计算及三维模拟。
119
