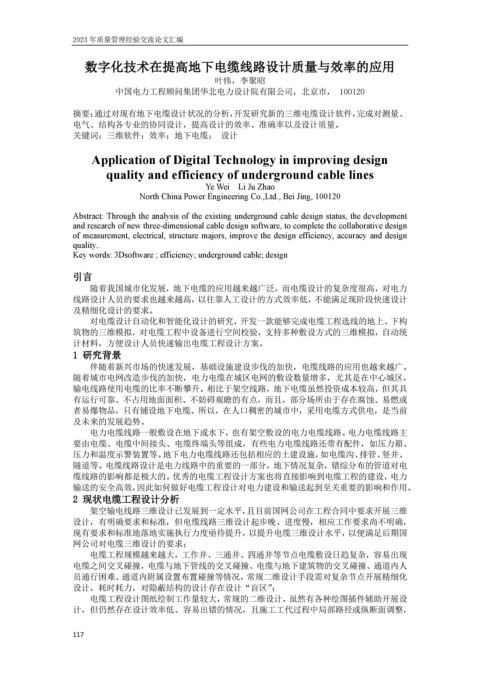

数字化技术在提高地下电缆线路设计质量与效率的应用

叶伟，李聚昭
中国电力工程顾问集团华北电力设计院有限公司，北京市， 100120

摘要：通过对现有地下电缆设计状况的分析，开发研究新的三维电缆设计软件，完成对测量、
电气、结构各专业的协同设计，提高设计的效率、准确率以及设计质量。
关键词：三维软件；效率；地下电缆； 设计

Application of Digital Technology in improving design
quality and efficiency of underground cable lines
Ye Wei Li Ju Zhao
North China Power Engineering Co.,Ltd., Bei Jing, 100120

Abstract: Through the analysis of the existing underground cable design status, the development
and research of new three-dimensional cable design software, to complete the collaborative design
of measurement, electrical, structure majors, improve the design efficiency, accuracy and design
quality..
Key words: 3Dsoftware ; efficiency; underground cable; design

引言
随着我国城市化发展，地下电缆的应用越来越广泛，而电缆设计的复杂度很高，对电力
线路设计人员的要求也越来越高，以往靠人工设计的方式效率低，不能满足现阶段快速设计
及精细化设计的要求。
对电缆设计自动化和智能化设计的研究，开发一款能够完成电缆工程选线的地上、下构
筑物的三维模拟，对电缆工程中设备进行空间校验，支持多种敷设方式的三维模拟，自动统
计材料，方便设计人员快速输出电缆工程设计方案。
1 研究背景
伴随着新兴市场的快速发展，基础设施建设步伐的加快，电缆线路的应用也越来越广。
随着城市电网改造步伐的加快，电力电缆在城区电网的敷设数量增多，尤其是在中心城区，
输电线路使用电缆的比率不断攀升。相比于架空线路，地下电缆虽然投资成本较高，但其具
有运行可靠、不占用地面面积、不妨碍观瞻的有点，而且，部分场所由于存在腐蚀、易燃或
者易爆物品，只有铺设地下电缆。所以，在人口稠密的城市中，采用电缆方式供电，是当前
及未来的发展趋势。
电力电缆线路一般敷设在地下或水下，也有架空敷设的电力电缆线路。电力电缆线路主
要由电缆、电缆中间接头、电缆终端头等组成，有些电力电缆线路还带有配件，如压力箱、
压力和温度示警装置等。地下电力电缆线路还包括相应的土建设施，如电缆沟、排管、竖井、
隧道等。电缆线路设计是电力线路中的重要的一部分，地下情况复杂，错综分布的管道对电
缆线路的影响都是极大的。优秀的电缆工程设计方案也将直接影响到电缆工程的建设，电力
输送的安全高效，因此如何做好电缆工程设计对电力建设和输送起到至关重要的影响和作用。

2 现状电缆工程设计分析
架空输电线路三维设计已发展到一定水平，且目前国网公司在工程合同中要求开展三维
设计，有明确要求和标准，但电缆线路三维设计起步晚、进度慢，相应工作要求尚不明确，
现有要求和标准地落地实施执行力度亟待提升，以提升电缆三维设计水平，以便满足后期国
网公司对电缆三维设计的要求；
电缆工程规模越来越大，工作井、三通井、四通井等节点电缆敷设日趋复杂，容易出现
电缆之间交叉碰撞，电缆与地下管线的交叉碰撞、电缆与地下建筑物的交叉碰撞、通道内人
员通行困难、通道内附属设置布置碰撞等情况，常规二维设计手段需对复杂节点开展精细化
设计，耗时耗力，对隐蔽结构的设计存在设计“盲区”；
电缆工程设计图纸绘制工作量较大，常规的二维设计，虽然有各种绘图插件辅助开展设
计，但仍然存在设计效率低、容易出错的情况，且施工工代过程中局部路径或纵断面调整，
