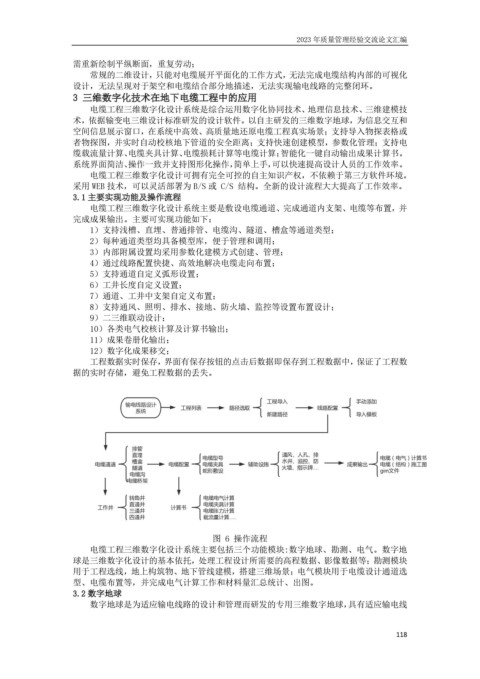

2023 年质量管理经验交流论文汇编

需重新绘制平纵断面，重复劳动；
常规的二维设计，只能对电缆展开平面化的工作方式，无法完成电缆结构内部的可视化
设计，无法呈现对于架空和电缆结合部分地描述，无法实现输电线路的完整闭环。
3 三维数字化技术在地下电缆工程中的应用
电缆工程三维数字化设计系统是综合运用数字化协同技术、地理信息技术、三维建模技
术，依据输变电三维设计标准研发的设计软件。以自主研发的三维数字地球，为信息交互和
空间信息展示窗口，在系统中高效、高质量地还原电缆工程真实场景；支持导入物探表格或
者物探图，并实时自动校核地下管道的安全距离；支持快速创建模型，参数化管理；支持电
缆载流量计算、电缆夹具计算、电缆损耗计算等电缆计算；智能化一键自动输出成果计算书。
系统界面简洁、操作一致并支持图形化操作，简单上手，可以快速提高设计人员的工作效率。
电缆工程三维数字化设计可拥有完全可控的自主知识产权，不依赖于第三方软件环境。
采用 WEB 技术，可以灵活部署为 B/S 或 C/S 结构。全新的设计流程大大提高了工作效率。
3.1 主要实现功能及操作流程
电缆工程三维数字化设计系统主要是敷设电缆通道、完成通道内支架、电缆等布置，并
完成成果输出。主要可实现功能如下：
1）支持浅槽、直埋、普通排管、电缆沟、隧道、槽盒等通道类型；
2）每种通道类型均具备模型库，便于管理和调用；
3）内部附属设置均采用参数化建模方式创建、管理；
4）通过线路配置快捷、高效地解决电缆走向布置；
5）支持通道自定义弧形设置；
6）工井长度自定义设置；
7）通道、工井中支架自定义布置；
8）支持通风、照明、排水、接地、防火墙、监控等设置布置设计；
9）二三维联动设计；
10）各类电气校核计算及计算书输出；
11）成果卷册化输出；
12）数字化成果移交；
工程数据实时保存，界面有保存按钮的点击后数据即保存到工程数据中，保证了工程数
据的实时存储，避免工程数据的丢失。

图 6 操作流程
电缆工程三维数字化设计系统主要包括三个功能模块:数字地球、勘测、电气。数字地
球是三维数字化设计的基本依托，处理工程设计所需要的高程数据、影像数据等；勘测模块
用于工程选线，地上构筑物、地下管线建模，搭建三维场景；电气模块用于电缆设计通道选
型、电缆布置等，并完成电气计算工作和材料量汇总统计、出图。
3.2 数字地球
数字地球是为适应输电线路的设计和管理而研发的专用三维数字地球，具有适应输电线
