2023 年质量管理经验交流论文汇编

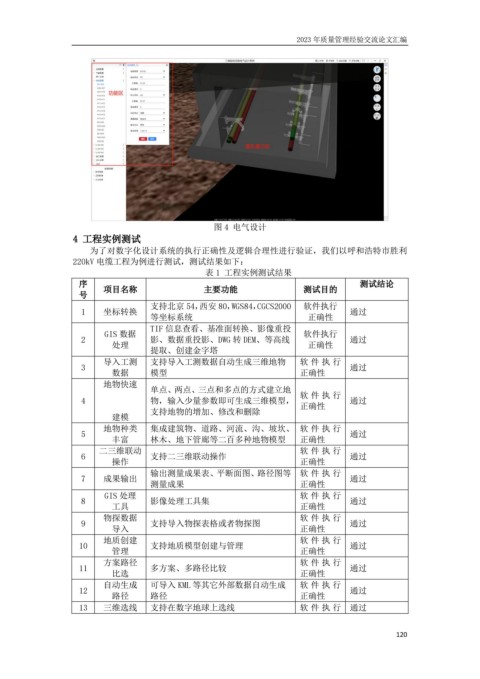

图 4 电气设计
4 工程实例测试
为了对数字化设计系统的执行正确性及逻辑合理性进行验证，我们以呼和浩特市胜利
220kV 电缆工程为例进行测试，测试结果如下：
表 1 工程实例测试结果
序 项目名称 主要功能 测试目的 测试结论
号
支持北京 54，西安 80，WGS84，CGCS2000 软件执行
1 坐标转换 通过
等坐标系统 正确性
TIF 信息查看、基准面转换、影像重投
GIS 数据 软件执行
2 影、数据重投影、DWG 转 DEM、等高线 通过
处理 正确性
提取、创建金字塔
导入工测 支持导入工测数据自动生成三维地物 软 件 执 行
3 通过
数据 模型 正确性
地物快速 单点、两点、三点和多点的方式建立地
软 件 执 行
4 物，输入少量参数即可生成三维模型， 通过
正确性
建模 支持地物的增加、修改和删除
地物种类 集成建筑物、道路、河流、沟、坡坎、 软 件 执 行
5 通过
丰富 林木、地下管廊等二百多种地物模型 正确性
二三维联动 软 件 执 行
6 支持二三维联动操作 通过
操作 正确性
输出测量成果表、平断面图、路径图等 软 件 执 行
7 成果输出 通过
测量成果 正确性
GIS 处理 软 件 执 行
8 影像处理工具集 通过
工具 正确性
物探数据 软 件 执 行
9 支持导入物探表格或者物探图 通过
导入 正确性
地质创建 软 件 执 行
10 支持地质模型创建与管理 通过
管理 正确性
方案路径 软 件 执 行
11 多方案、多路径比较 通过
比选 正确性
自动生成 可导入 KML 等其它外部数据自动生成 软 件 执 行
12 通过
路径 路径 正确性
13 三维选线 支持在数字地球上选线 软 件 执 行 通过
