Page 80 - 增刊2023年质量管理交流研讨会论文集(1)(1)

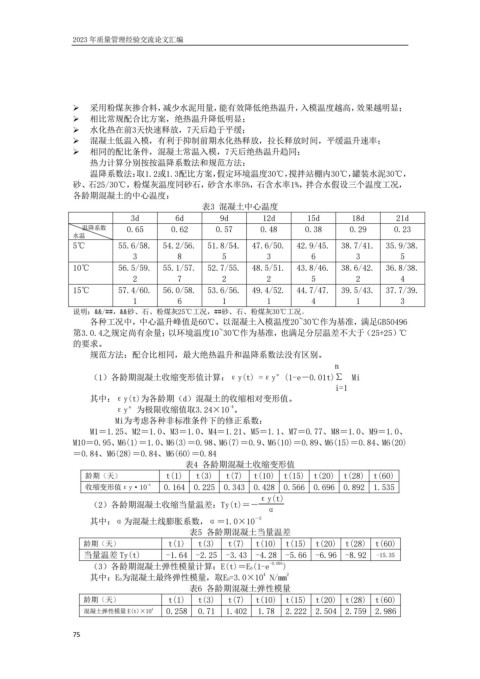

2023 年质量管理经验交流论文汇编

➢ 采用粉煤灰掺合料，减少水泥用量，能有效降低绝热温升，入模温度越高，效果越明显；
➢ 相比常规配合比方案，绝热温升降低明显；
➢ 水化热在前3天快速释放，7天后趋于平缓；
➢ 混凝土低温入模，有利于抑制前期水化热释放，拉长释放时间，平缓温升速率；
➢ 相同的配比条件，混凝土常温入模，7天后绝热温升趋同；
热力计算分别按按温降系数法和规范方法：
温降系数法：取1.2或1.3配比方案，假定环境温度30℃，搅拌站棚内30℃，罐装水泥30℃，
砂、石25/30℃，粉煤灰温度同砂石，砂含水率5%，石含水率1%，拌合水假设三个温度工况，
各龄期混凝土的中心温度：
表3 混凝土中心温度
3d 6d 9d 12d 15d 18d 21d
温降系数 0.65 0.62 0.57 0.48 0.38 0.29 0.23
水温
5℃ 55.6/58. 54.2/56. 51.8/54. 47.6/50. 42.9/45. 38.7/41. 35.9/38.
3 8 5 3 6 3 5
10℃ 56.5/59. 55.1/57. 52.7/55. 48.5/51. 43.8/46. 38.6/42. 36.8/38.
2 7 2 2 5 2 4
15℃ 57.4/60. 56.0/58. 53.6/56. 49.4/52. 44.7/47. 39.5/43. 37.7/39.
1 6 1 1 4 1 3
说明：&&/##，&&砂、石、粉煤灰25℃工况，##砂、石、粉煤灰30℃工况。
各种工况中，中心温升峰值是60℃，以混凝土入模温度20~30℃作为基准，满足GB50496
第3.0.4之规定尚有余量；以环境温度10~30℃作为基准，也满足分层温差不大于（25+25） ℃
的要求。
规范方法：配合比相同，最大绝热温升和温降系数法没有区别。
n
（1）各龄期混凝土收缩变形值计算：εy(t) =εy°(1-e－0.01t)∑ Mi
i=1
其中：εy(t)为各龄期（d）混凝土的收缩相对变形值。
-4
εy°为极限收缩值取3.24×10 。
Mi为考虑各种非标准条件下的修正系数：
M1＝1.25、M2＝1.0、M3＝1.0、M4＝1.21、M5＝1.1、M7＝0.77、M8＝1.0、M9＝1.0、
M10＝0.95、M6(1)＝1.0、M6(3)＝0.98、M6(7)＝0.9、M6(10)＝0.89、M6(15)＝0.84、M6(20)
＝0.84、M6(28)＝0.84、M6(60)＝0.84
表4 各龄期混凝土收缩变形值
龄期（天） t(1) t(3) t(7) t(10) t(15) t(20) t(28) t(60)
-4
收缩变形值εy·10 0.164 0.225 0.343 0.428 0.566 0.696 0.892 1.535
εy(t)
（2）各龄期混凝土收缩当量温差：Ty(t)＝－
α
－5
其中：α为混凝土线膨胀系数，α＝1.0×10
表5 各龄期混凝土当量温差
龄期（天） t(1) t(3) t(7) t(10) t(15) t(20) t(28) t(60)
当量温差 Ty(t) -1.64 -2.25 -3.43 -4.28 -5.66 -6.96 -8.92 -15.35
（3）各龄期混凝土弹性模量计算：E(t)＝E0(1-e -0.09t )
4
2
其中：E0为混凝土最终弹性模量，取E0=3.0×10 N/mm
表6 各龄期混凝土弹性模量
龄期（天） t(1) t(3) t(7) t(10) t(15) t(20) t(28) t(60)
4
混凝土弹性模量 E(t)×10 0.258 0.71 1.402 1.78 2.222 2.504 2.759 2.986

75
