2023 年质量管理经验交流论文汇编

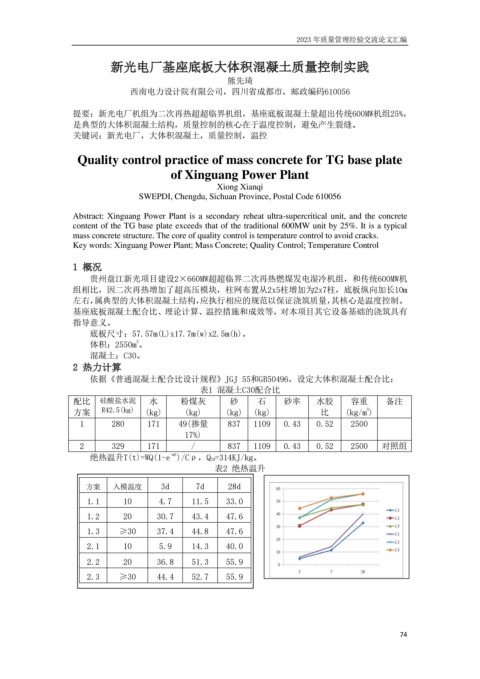

新光电厂基座底板大体积混凝土质量控制实践
熊先琦
西南电力设计院有限公司，四川省成都市，邮政编码610056

提要：新光电厂机组为二次再热超超临界机组，基座底板混凝土量超出传统600MW机组25%，
是典型的大体积混凝土结构，质量控制的核心在于温度控制，避免产生裂缝。
关键词：新光电厂，大体积混凝土，质量控制，温控

Quality control practice of mass concrete for TG base plate
of Xinguang Power Plant
Xiong Xianqi
SWEPDI, Chengdu, Sichuan Province, Postal Code 610056

Abstract: Xinguang Power Plant is a secondary reheat ultra-supercritical unit, and the concrete
content of the TG base plate exceeds that of the traditional 600MW unit by 25%. It is a typical
mass concrete structure. The core of quality control is temperature control to avoid cracks.
Key words: Xinguang Power Plant; Mass Concrete; Quality Control; Temperature Control

1 概况
贵州盘江新光项目建设2×660MW超超临界二次再热燃煤发电湿冷机组，和传统600MW机
组相比，因二次再热增加了超高压模块，柱网布置从2x5柱增加为2x7柱，底板纵向加长10m
左右，属典型的大体积混凝土结构，应执行相应的规范以保证浇筑质量，其核心是温度控制。
基座底板混凝土配合比、理论计算、温控措施和成效等，对本项目其它设备基础的浇筑具有
指导意义。
底板尺寸：57.57m(L)x17.7m(w)x2.5m(h)。
3
体积：2550m 。
混凝土：C30。
2 热力计算
依据《普通混凝土配合比设计规程》JGJ 55和GB50496，设定大体积混凝土配合比：
表1 混凝土C30配合比
配比 硅酸盐水泥 水 粉煤灰 砂 石 砂率 水胶 容重 备注
3
方案 R42.5(kg) (kg) (kg) (kg) (kg) 比 (kg/m )
1 280 171 49(掺量 837 1109 0.43 0.52 2500
17%)
2 329 171 / 837 1109 0.43 0.52 2500 对照组
-mt
绝热温升T(t)=WQ(1-e )/Cρ，Q3d=314KJ/kg。
表2 绝热温升

方案 入模温度 3d 7d 28d
1.1 10 4.7 11.5 33.0
1.2 20 30.7 43.4 47.6

1.3 ≥30 37.4 44.8 47.6
2.1 10 5.9 14.3 40.0
2.2 20 36.8 51.3 55.9

2.3 ≥30 44.4 52.7 55.9

74
