附录 2

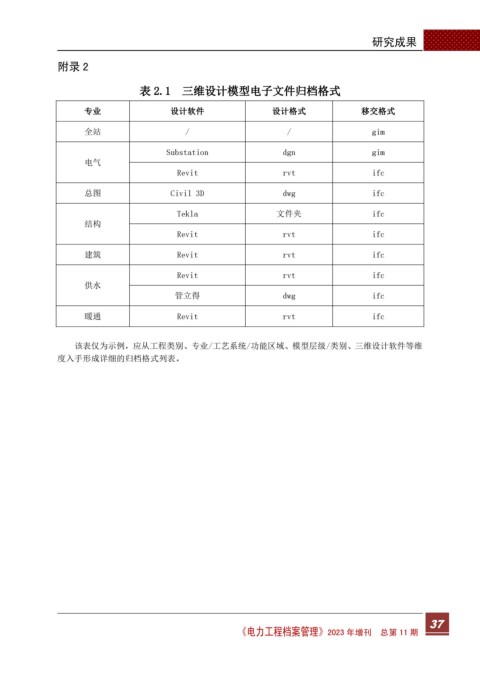

表 2.1 三维设计模型电子文件归档格式

专业 设计软件 设计格式 移交格式

全站 / / gim

Substation dgn gim
电气
Revit rvt ifc

总图 Civil 3D dwg ifc

Tekla 文件夹 ifc
结构
Revit rvt ifc

建筑 Revit rvt ifc

Revit rvt ifc
供水
管立得 dwg ifc

暖通 Revit rvt ifc

该表仅为示例，应从工程类别、专业/工艺系统/功能区域、模型层级/类别、三维设计软件等维
度入手形成详细的归档格式列表。
