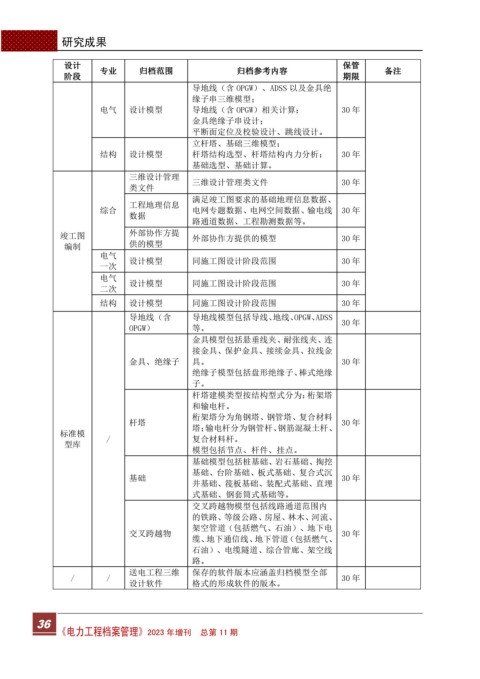

研究成果

设计 专业 归档范围 归档参考内容 保管 备注
阶段 期限
导地线（含 OPGW）、ADSS 以及金具绝
缘子串三维模型；
电气 设计模型 导地线（含 OPGW）相关计算； 30 年
金具绝缘子串设计；
平断面定位及校验设计、跳线设计。
立杆塔、基础三维模型；
结构 设计模型 杆塔结构选型、杆塔结构内力分析； 30 年
基础选型、基础计算。
三维设计管理
类文件 三维设计管理类文件 30 年
满足竣工图要求的基础地理信息数据、
工程地理信息
综合 电网专题数据、电网空间数据、输电线 30 年
数据
路通道数据、工程勘测数据等。
竣工图 外部协作方提 外部协作方提供的模型 30 年
编制 供的模型
电气 设计模型 同施工图设计阶段范围 30 年
一次
电气 设计模型 同施工图设计阶段范围 30 年
二次
结构 设计模型 同施工图设计阶段范围 30 年
导地线（含 导地线模型包括导线、地线、OPGW、ADSS
OPGW） 等。 30 年
金具模型包括悬垂线夹、耐张线夹、连
接金具、保护金具、接续金具、拉线金
金具、绝缘子 具。 30 年
绝缘子模型包括盘形绝缘子、棒式绝缘
子。
杆塔建模类型按结构型式分为：桁架塔
和输电杆。
桁架塔分为角钢塔、钢管塔、复合材料
杆塔 30 年
标准模 / 塔；输电杆分为钢管杆、钢筋混凝土杆、
复合材料杆。
型库
模型包括节点、杆件、挂点。
基础模型包括桩基础、岩石基础、掏挖
基础、台阶基础、板式基础、复合式沉
基础 30 年
井基础、筏板基础、装配式基础、直埋
式基础、钢套筒式基础等。
交叉跨越物模型包括线路通道范围内
的铁路、等级公路、房屋、林木、河流、
架空管道（包括燃气、石油）、地下电
交叉跨越物 30 年
缆、地下通信线、地下管道（包括燃气、
石油）、电缆隧道、综合管廊、架空线
路。
送电工程三维 保存的软件版本应涵盖归档模型全部
/ / 30 年
设计软件 格式的形成软件的版本。
