研究成果

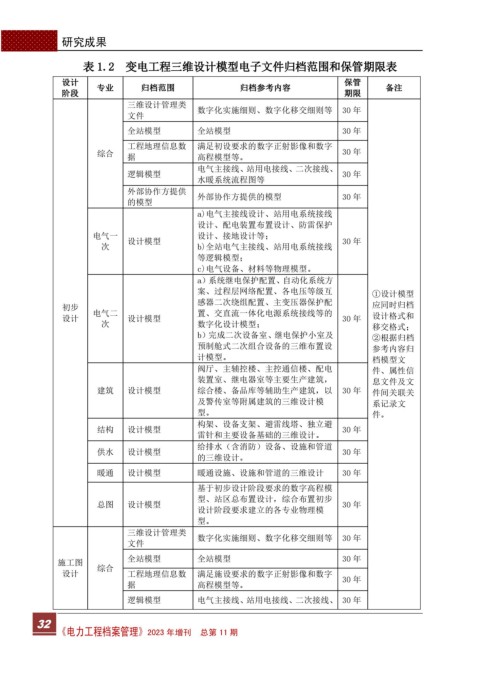

表 1.2 变电工程三维设计模型电子文件归档范围和保管期限表

设计 专业 归档范围 归档参考内容 保管 备注
阶段 期限
三维设计管理类 数字化实施细则、数字化移交细则等 30 年
文件

全站模型 全站模型 30 年
工程地理信息数 满足初设要求的数字正射影像和数字
综合 据 高程模型等。 30 年

电气主接线、站用电接线、二次接线、
逻辑模型 30 年
水暖系统流程图等
外部协作方提供 外部协作方提供的模型 30 年
的模型
a)电气主接线设计、站用电系统接线
设计、配电装置布置设计、防雷保护
电气一 设计、接地设计等；
次 设计模型 b)全站电气主接线、站用电系统接线 30 年
等逻辑模型；
c)电气设备、材料等物理模型。
a）系统继电保护配置、自动化系统方
案、过程层网络配置、各电压等级互 ①设计模型
感器二次绕组配置、主变压器保护配
初步 应同时归档
设计 电气二 设计模型 置、交直流一体化电源系统接线等的 30 年 设计格式和
次 数字化设计模型； 移交格式；
b）完成二次设备室、继电保护小室及 ②根据归档
预制舱式二次组合设备的三维布置设 参考内容归
计模型。 档模型文
阀厅、主辅控楼、主控通信楼、配电 件、属性信
装置室、继电器室等主要生产建筑， 息文件及文
建筑 设计模型 综合楼、备品库等辅助生产建筑，以 30 年 件间关联关
及警传室等附属建筑的三维设计模 系记录文
型。 件。
构架、设备支架、避雷线塔、独立避
结构 设计模型 30 年
雷针和主要设备基础的三维设计。
给排水（含消防）设备、设施和管道
供水 设计模型 30 年
的三维设计。
暖通 设计模型 暖通设施、设施和管道的三维设计 30 年
基于初步设计阶段要求的数字高程模
型、站区总布置设计，综合布置初步
总图 设计模型 30 年
设计阶段要求建立的各专业物理模
型。
三维设计管理类 数字化实施细则、数字化移交细则等 30 年
文件
全站模型 全站模型 30 年
施工图 综合
设计 工程地理信息数 满足施设要求的数字正射影像和数字 30 年
据 高程模型等。
逻辑模型 电气主接线、站用电接线、二次接线、 30 年
