2023 年质量管理经验交流论文汇编

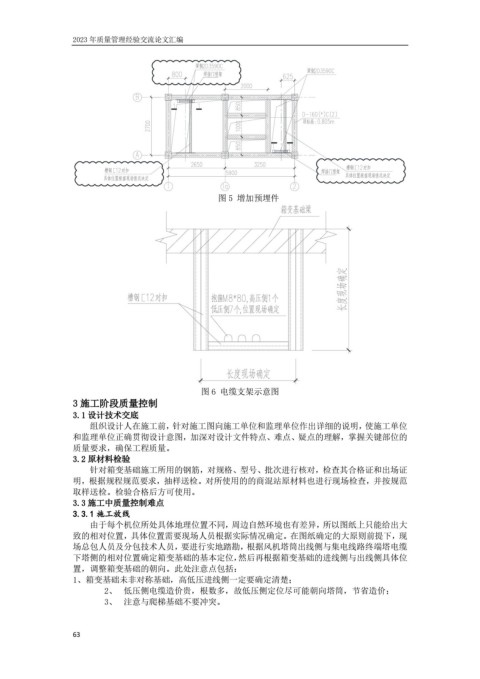

图 5 增加预埋件
图 6 电缆支架示意图
3 施工阶段质量控制
3.1 设计技术交底
组织设计人在施工前，针对施工图向施工单位和监理单位作出详细的说明，使施工单位
和监理单位正确贯彻设计意图，加深对设计文件特点、难点、疑点的理解，掌握关键部位的
质量要求，确保工程质量。
3.2 原材料检验
针对箱变基础施工所用的钢筋，对规格、型号、批次进行核对，检查其合格证和出场证
明，根据规程规范要求，抽样送检。对所使用的的商混站原材料也进行现场检查，并按规范
取样送检。检验合格后方可使用。
3.3 施工中质量控制难点
3.3.1 施工放线
由于每个机位所处具体地理位置不同，周边自然环境也有差异，所以图纸上只能给出大
致的相对位置，具体位置需要现场人员根据实际情况确定。在图纸确定的大原则前提下，现
场总包人员及分包技术人员，要进行实地踏勘，根据风机塔筒出线侧与集电线路终端塔电缆
下塔侧的相对位置确定箱变基础的基本定位，然后再根据箱变基础的进线侧与出线侧具体位
置，调整箱变基础的朝向。此处注意点包括：
1、箱变基础未非对称基础，高低压进线侧一定要确定清楚；
2、 低压侧电缆造价贵，根数多，故低压侧定位尽可能朝向塔筒，节省造价；
3、 注意与爬梯基础不要冲突。
63
