2023 年质量管理经验交流论文汇编

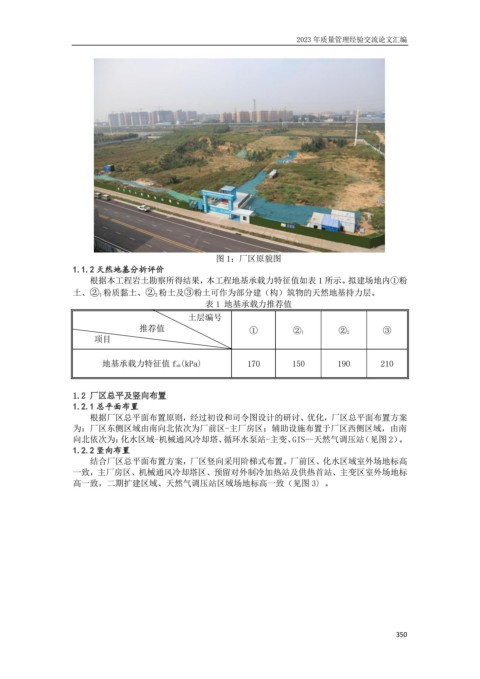

                                                       图 1:厂区原貌图
                   1.1.2 天然地基分析评价
                       根据本工程岩土勘察所得结果,本工程地基承载力特征值如表 1 所示。拟建场地内①粉
                   土、② 1 粉质黏土、② 2 粉土及③粉土可作为部分建(构)筑物的天然地基持力层。
                                                    表 1 地基承载力推荐值

                                              土层编号


                                    推荐值                        ①          ②1         ②2         ③
                        项目

                          地基承载力特征值 fak(kPa)                   170        150         190        210


                   1.2 厂区总平及竖向布置
                   1.2.1 总平面布置
                       根据厂区总平面布置原则,经过初设和司令图设计的研讨、优化,厂区总平面布置方案
                   为:厂区东侧区域由南向北依次为厂前区-主厂房区;辅助设施布置于厂区西侧区域,由南
                   向北依次为:化水区域-机械通风冷却塔、循环水泵站-主变、GIS--天然气调压站(见图 2) 。
                   1.2.2 竖向布置
                       结合厂区总平面布置方案,厂区竖向采用阶梯式布置。厂前区、化水区域室外场地标高
                   一致,主厂房区、机械通风冷却塔区、预留对外制冷加热站及供热首站、主变区室外场地标
                   高一致,二期扩建区域、天然气调压站区域场地标高一致(见图 3) 。






















                                                                                                   350
