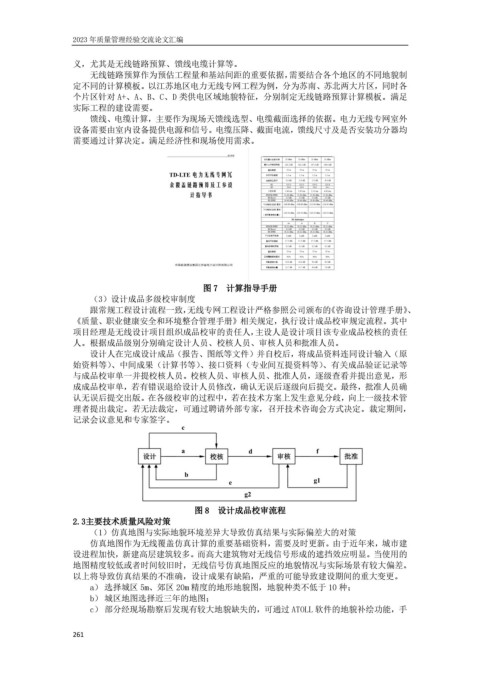

2023 年质量管理经验交流论文汇编

义，尤其是无线链路预算、馈线电缆计算等。
无线链路预算作为预估工程量和基站间距的重要依据，需要结合各个地区的不同地貌制
定不同的计算模板。以江苏地区电力无线专网工程为例，分为苏南、苏北两大片区，同时各
个片区针对 A+、A、B、C、D 类供电区域地貌特征，分别制定无线链路预算计算模板。满足
实际工程的建设需要。
馈线、电缆计算，主要作为现场天馈线选型、电缆截面选择的依据。电力无线专网室外
设备需要由室内设备提供电源和信号。电缆压降、截面电流，馈线尺寸及是否安装功分器均
需要通过计算决定。满足经济性和现场使用需求。

图 7 计算指导手册
（3）设计成品多级校审制度
跟常规工程设计流程一致，无线专网工程设计严格参照公司颁布的《咨询设计管理手册》、
《质量、职业健康安全和环境整合管理手册》相关规定，执行设计成品校审规定流程。其中
项目经理是无线设计项目组织成品校审的责任人，主设人是设计项目该专业成品校核的责任
人。根据成品级别分别确定设计人员、校核人员、审核人员和批准人员。
设计人在完成设计成品（报告、图纸等文件）并自校后，将成品资料连同设计输入（原
始资料等）、中间成果（计算书等）、接口资料（专业间互提资料等）、有关成品验证记录等
与成品校审单一并提校核人员。校核人员、审核人员、批准人员，逐级查看并提出意见，形
成成品校审单，若有错误退给设计人员修改，确认无误后逐级向后提交。最终，批准人员确
认无误后提交出版。在各级校审的过程中，若在技术方案上发生意见分歧，向上一级技术管
理者提出裁定。若无法裁定，可通过聘请外部专家，召开技术咨询会方式决定。裁定期间，
记录会议意见和专家签字。

图 8 设计成品校审流程
2.3主要技术质量风险对策
（1）仿真地图与实际地貌环境差异大导致仿真结果与实际偏差大的对策
仿真地图作为无线覆盖仿真计算的重要基础资料，需要及时更新。由于近年来，城市建
设进程加快，新建高层建筑较多。而高大建筑物对无线信号形成的遮挡效应明显。当使用的
地图精度较低或者时间较旧时，无线信号仿真地图反应的地貌情况与实际场景有较大偏差。
以上将导致仿真结果的不准确，设计成果有缺陷，严重的可能导致建设期间的重大变更。
a） 选择城区 5m、郊区 20m 精度的地形地貌图，地貌种类不低于 10 种；
b） 城区地图选择近三年的地图；
c） 部分经现场勘察后发现有较大地貌缺失的，可通过 ATOLL 软件的地貌补绘功能，手

261
