2023 年质量管理经验交流论文汇编

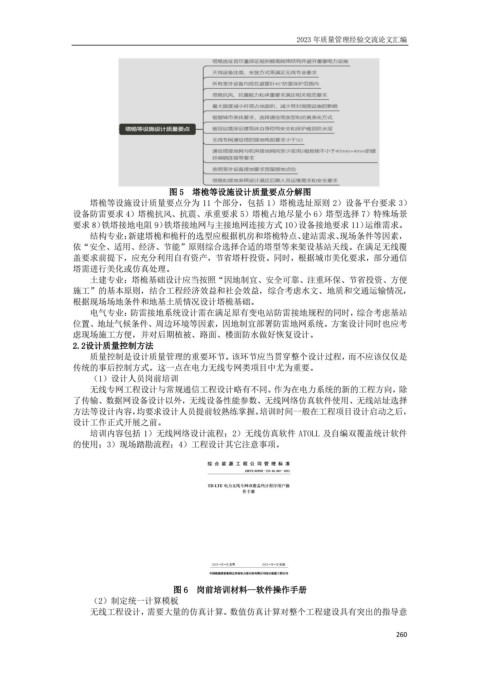

图 5 塔桅等设施设计质量要点分解图
塔桅等设施设计质量要点分为 11 个部分，包括 1）塔桅选址原则 2）设备平台要求 3）
设备防雷要求 4）塔桅抗风、抗震、承重要求 5）塔桅占地尽量小 6）塔型选择 7）特殊场景
要求 8）铁塔接地电阻 9）铁塔接地网与主接地网连接方式 10）设备接地要求 11）运维需求。
结构专业：新建塔桅和桅杆的选型应根据机房和塔桅特点、建站需求、现场条件等因素，
依“安全、适用、经济、节能”原则综合选择合适的塔型等来架设基站天线。在满足无线覆
盖要求前提下，应充分利用自有资产，节省塔杆投资。同时，根据城市美化要求，部分通信
塔需进行美化或仿真处理。
土建专业：塔桅基础设计应当按照“因地制宜、安全可靠、注重环保、节省投资、方便
施工”的基本原则，结合工程经济效益和社会效益，综合考虑水文、地质和交通运输情况，
根据现场场地条件和地基土质情况设计塔桅基础。
电气专业：防雷接地系统设计需在满足原有变电站防雷接地规程的同时，综合考虑基站
位置、地址气候条件、周边环境等因素，因地制宜部署防雷地网系统。方案设计同时也应考
虑现场施工方便，并对后期植被、路面、楼面防水做好恢复设计。
2.2设计质量控制方法
质量控制是设计质量管理的重要环节。该环节应当贯穿整个设计过程，而不应该仅仅是
传统的事后控制方式。这一点在电力无线专网类项目中尤为重要。
（1）设计人员岗前培训
无线专网工程设计与常规通信工程设计略有不同。作为在电力系统的新的工程方向，除
了传输、数据网设备设计以外，无线设备性能参数、无线网络仿真软件使用、无线站址选择
方法等设计内容，均要求设计人员提前较熟练掌握。培训时间一般在工程项目设计启动之后，
设计工作正式开展之前。
培训内容包括 1）无线网络设计流程；2）无线仿真软件 ATOLL 及自编双覆盖统计软件
的使用；3）现场踏勘流程；4）工程设计其它注意事项。

图 6 岗前培训材料--软件操作手册
（2）制定统一计算模板
无线工程设计，需要大量的仿真计算。数值仿真计算对整个工程建设具有突出的指导意

260
