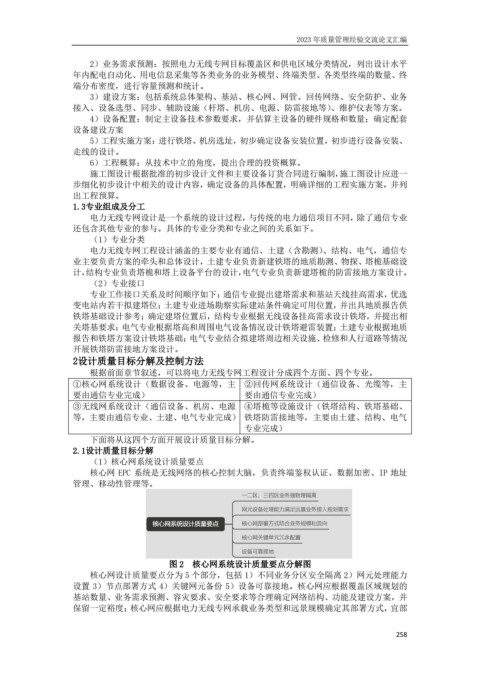

2023 年质量管理经验交流论文汇编

2）业务需求预测：按照电力无线专网目标覆盖区和供电区域分类情况，列出设计水平
年内配电自动化、用电信息采集等各类业务的业务模型、终端类型、各类型终端的数量、终
端分布密度，进行容量预测和统计。
3）建设方案：包括系统总体架构、基站、核心网、网管、回传网络、安全防护、业务
接入、设备选型、同步、辅助设施（杆塔、机房、电源、防雷接地等）、维护仪表等方案。
4）设备配置：制定主设备技术参数要求，并估算主设备的硬件规格和数量；确定配套
设备建设方案
5）工程实施方案：进行铁塔、机房选址，初步确定设备安装位置，初步进行设备安装、
走线的设计。
6）工程概算：从技术中立的角度，提出合理的投资概算。
施工图设计根据批准的初步设计文件和主要设备订货合同进行编制，施工图设计应进一
步细化初步设计中相关的设计内容，确定设备的具体配置，明确详细的工程实施方案，并列
出工程预算。
1.3专业组成及分工
电力无线专网设计是一个系统的设计过程，与传统的电力通信项目不同，除了通信专业
还包含其他专业的参与。具体的专业分类和专业之间的关系如下。
（1）专业分类
电力无线专网工程设计涵盖的主要专业有通信、土建（含勘测）、结构、电气，通信专
业主要负责方案的牵头和总体设计，土建专业负责新建铁塔的地质勘测、物探、塔桅基础设
计，结构专业负责塔桅和塔上设备平台的设计，电气专业负责新建塔桅的防雷接地方案设计。

（2）专业接口
专业工作接口关系及时间顺序如下：通信专业提出建塔需求和基站天线挂高需求，优选
变电站内若干拟建塔位；土建专业进场勘察实际建站条件确定可用位置，并出具地质报告供
铁塔基础设计参考；确定建塔位置后，结构专业根据无线设备挂高需求设计铁塔，并提出相
关塔基要求；电气专业根据塔高和周围电气设备情况设计铁塔避雷装置；土建专业根据地质
报告和铁塔方案设计铁塔基础；电气专业结合拟建塔周边相关设施、检修和人行道路等情况
开展铁塔防雷接地方案设计。
2设计质量目标分解及控制方法
根据前面章节叙述，可以将电力无线专网工程设计分成四个方面、四个专业。
①核心网系统设计（数据设备、电源等，主 ②回传网系统设计（通信设备、光缆等，主
要由通信专业完成） 要由通信专业完成）
③无线网系统设计（通信设备、机房、电源 ④塔桅等设施设计（铁塔结构、铁塔基础、
等，主要由通信专业、土建、电气专业完成） 铁塔防雷接地等，主要由土建、结构、电气

专业完成）
下面将从这四个方面开展设计质量目标分解。
2.1设计质量目标分解
（1）核心网系统设计质量要点
核心网 EPC 系统是无线网络的核心控制大脑，负责终端鉴权认证、数据加密、IP 地址
管理、移动性管理等。

图 2 核心网系统设计质量要点分解图
核心网设计质量要点分为 5 个部分，包括 1）不同业务分区安全隔离 2）网元处理能力
设置 3）节点部署方式 4）关键网元备份 5）设备可靠接地。核心网应根据覆盖区域规划的
基站数量、业务需求预测、容灾要求、安全要求等合理确定网络结构、功能及建设方案，并
保留一定裕度；核心网应根据电力无线专网承载业务类型和远景规模确定其部署方式，宜部
