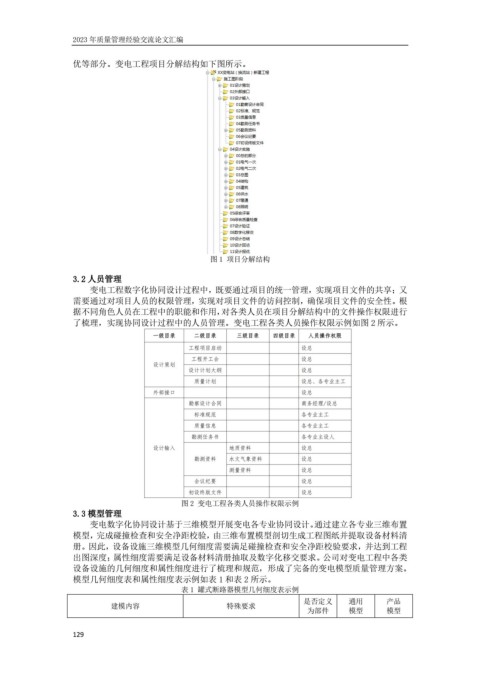

2023 年质量管理经验交流论文汇编
优等部分。变电工程项目分解结构如下图所示。
图 1 项目分解结构
3.2 人员管理
变电工程数字化协同设计过程中，既要通过项目的统一管理，实现项目文件的共享；又
需要通过对项目人员的权限管理，实现对项目文件的访问控制，确保项目文件的安全性。根
据不同角色人员在工程中的职能和作用，对各类人员在项目分解结构中的文件操作权限进行
了梳理，实现协同设计过程中的人员管理。变电工程各类人员操作权限示例如图 2 所示。
图 2 变电工程各类人员操作权限示例
3.3 模型管理
变电数字化协同设计基于三维模型开展变电各专业协同设计。通过建立各专业三维布置
模型，完成碰撞检查和安全净距校验，由三维布置模型剖切生成工程图纸并提取设备材料清
册。因此，设备设施三维模型几何细度需要满足碰撞检查和安全净距校验要求，并达到工程
出图深度；属性细度需要满足设备材料清册抽取及数字化移交要求。公司对变电工程中各类
设备设施的几何细度和属性细度进行了梳理和规范，形成了完备的变电模型质量管理方案。
模型几何细度表和属性细度表示例如表 1 和表 2 所示。
表 1 罐式断路器模型几何细度表示例
是否定义 通用 产品
建模内容 特殊要求
为部件 模型 模型
129
