2023 年质量管理经验交流论文汇编

效。
运维走道拼接缝 1、走道间密封胶条松动，缝隙过大；2、密封胶条长度不足，存在空洞；3、
3
隙 走道与支架间压接不紧实，缝隙过大。
1、打胶不规范，打胶不均有气道密封不严；2、屋面单坡太长，W 水槽对接
4 支架接头
口多；3、原有结构檩条不在同一斜面上导致对接口形变，斜坡角度失效。
1、W 水槽伸进天沟过长直接溅到对面天沟和檩条之间缝隙内处流入车间；2、
组件与天沟连接
5 靠近天沟组件未按要求安装挡水板，导致因檐口气压不稳造成的负压把部分
处
雨水吸入檐口倒灌入室内。
1、W 水槽接头处打胶不合理，胶水堵住排水槽导致雨水外溢；2、运维走道、
组件安装不规范，漏洞多、缝隙大，漏雨量大；3、屋面坡度小，屋面单坡太
6 W 型水槽
长，排水速度较慢；4、个别原有结构檩条不在同一斜面上导致对接口形变，
斜坡角度失效，雨水不能顺排。
7 天沟/落水管 1、落水管口处理不当有外漏现象。
8 包边彩钢瓦 1、自攻钉未涂防水胶；2、彩钢瓦拼接有缝隙。

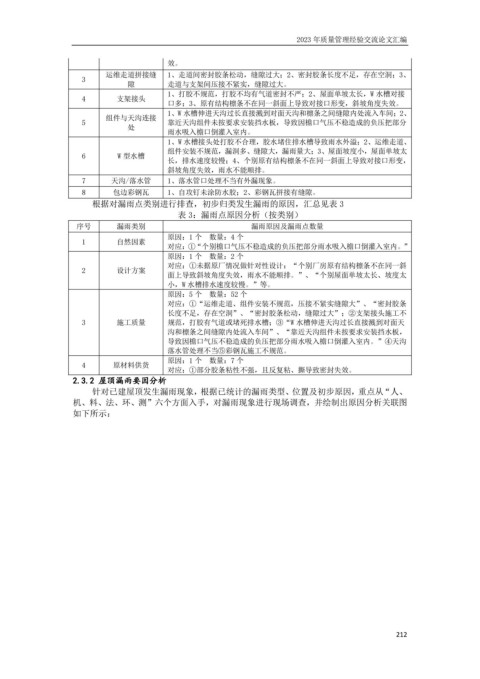

根据对漏雨点类别进行排查，初步归类发生漏雨的原因，汇总见表 3
表 3：漏雨点原因分析（按类别）
序号 漏雨类别 漏雨原因及漏雨点数量
原因：1 个 数量：4 个
1 自然因素

对应：①“个别檐口气压不稳造成的负压把部分雨水吸入檐口倒灌入室内。”
原因：1 个 数量：2 个
对应：①未据原厂情况做针对性设计：“个别厂房原有结构檩条不在同一斜
2 设计方案
面上导致斜坡角度失效，雨水不能顺排。”、“个别屋面单坡太长、坡度太
小，W 水槽排水速度较慢。”等。
原因：5 个 数量：52 个
对应：①“运维走道、组件安装不规范，压接不紧实缝隙大”、“密封胶条
长度不足，存在空洞”、“密封胶条松动，缝隙过大”；②支架接头施工不
3 施工质量 规范，打胶有气道或堵死排水槽；③“W 水槽伸进天沟过长直接溅到对面天
沟和檩条之间缝隙内处流入车间”、“靠近天沟组件未按要求安装挡水板，
导致因檐口气压不稳造成的负压把部分雨水吸入檐口倒灌入室内。”④天沟
落水管处理不当⑤彩钢瓦施工不规范。
原因：1 个 数量：7 个
4 原材料供货
对应：①部分胶条粘性不强，且反复粘、撕导致密封失效。
2.3.2 屋顶漏雨要因分析
针对已建屋顶发生漏雨现象，根据已统计的漏雨类型、位置及初步原因，重点从“人、
机、料、法、环、测”六个方面入手，对漏雨现象进行现场调查，并绘制出原因分析关联图
如下所示：

212
