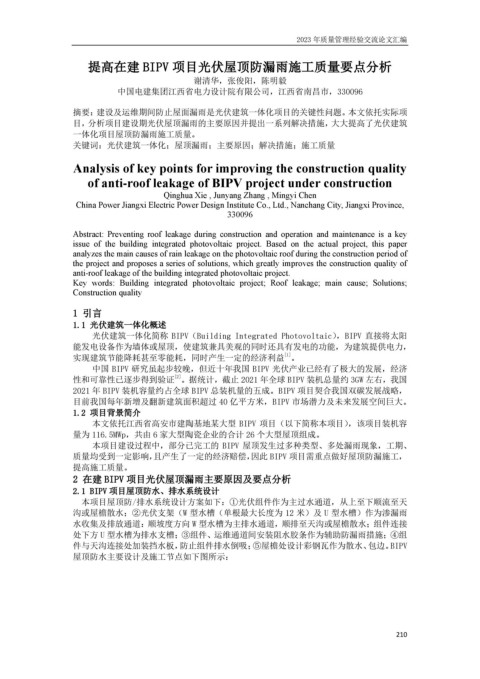

2023 年质量管理经验交流论文汇编

提高在建 BIPV 项目光伏屋顶防漏雨施工质量要点分析

谢清华，张俊阳，陈明毅
中国电建集团江西省电力设计院有限公司，江西省南昌市，330096

摘要：建设及运维期间防止屋面漏雨是光伏建筑一体化项目的关键性问题。本文依托实际项
目，分析项目建设期光伏屋顶漏雨的主要原因并提出一系列解决措施，大大提高了光伏建筑
一体化项目屋顶防漏雨施工质量。
关键词：光伏建筑一体化；屋顶漏雨；主要原因；解决措施；施工质量

Analysis of key points for improving the construction quality
of anti-roof leakage of BIPV project under construction

Qinghua Xie , Junyang Zhang , Mingyi Chen
China Power Jiangxi Electric Power Design Institute Co., Ltd., Nanchang City, Jiangxi Province,
330096

Abstract: Preventing roof leakage during construction and operation and maintenance is a key
issue of the building integrated photovoltaic project. Based on the actual project, this paper
analyzes the main causes of rain leakage on the photovoltaic roof during the construction period of
the project and proposes a series of solutions, which greatly improves the construction quality of
anti-roof leakage of the building integrated photovoltaic project.
Key words: Building integrated photovoltaic project; Roof leakage; main cause; Solutions;
Construction quality

1 引言
1.1 光伏建筑一体化概述
光伏建筑一体化简称 BIPV（Building Integrated Photovoltaic）， BIPV 直接将太阳
能发电设备作为墙体或屋顶，使建筑兼具美观的同时还具有发电的功能，为建筑提供电力，
[1]
实现建筑节能降耗甚至零能耗，同时产生一定的经济利益 。
中国 BIPV 研究虽起步较晚，但近十年我国 BIPV 光伏产业已经有了极大的发展，经济
[2]
性和可靠性已逐步得到验证 。据统计，截止 2021 年全球 BIPV 装机总量约 3GW 左右，我国
2021 年 BIPV 装机容量约占全球 BIPV 总装机量的五成。BIPV 项目契合我国双碳发展战略，
目前我国每年新增及翻新建筑面积超过 40 亿平方米，BIPV 市场潜力及未来发展空间巨大。
1.2 项目背景简介
本文依托江西省高安市建陶基地某大型 BIPV 项目（以下简称本项目），该项目装机容
量为 116.5MWp，共由 6 家大型陶瓷企业的合计 26 个大型屋顶组成。
本项目建设过程中，部分已完工的 BIPV 屋顶发生过多种类型、多处漏雨现象，工期、
质量均受到一定影响，且产生了一定的经济赔偿，因此 BIPV 项目需重点做好屋顶防漏施工，
提高施工质量。
2 在建 BIPV 项目光伏屋顶漏雨主要原因及要点分析
2.1 BIPV 项目屋顶防水、排水系统设计
本项目屋顶防/排水系统设计方案如下：①光伏组件作为主过水通道，从上至下顺流至天
沟或屋檐散水；②光伏支架（W 型水槽（单根最大长度为 12 米）及 U 型水槽）作为渗漏雨
水收集及排放通道：顺坡度方向 W 型水槽为主排水通道，顺排至天沟或屋檐散水；组件连接
处下方 U 型水槽为排水支槽；③组件、运维通道间安装阻水胶条作为辅助防漏雨措施；④组
件与天沟连接处加装挡水板，防止组件排水倒吸；⑤屋檐处设计彩钢瓦作为散水、包边。BIPV
屋顶防水主要设计及施工节点如下图所示：
