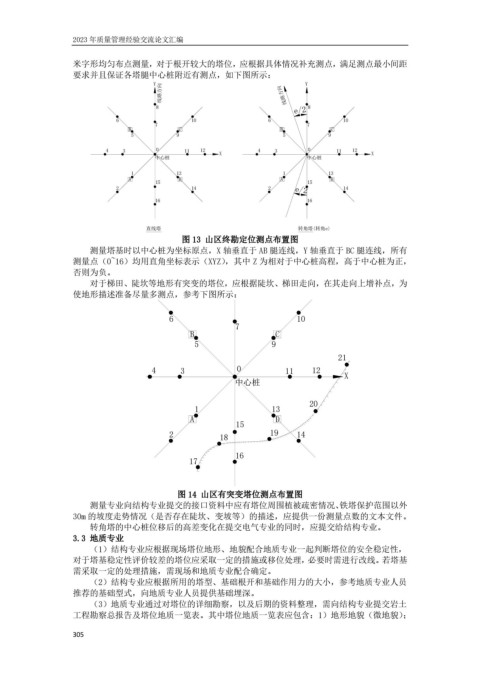

2023 年质量管理经验交流论文汇编

                   米字形均匀布点测量,对于根开较大的塔位,应根据具体情况补充测点,满足测点最小间距
                   要求并且保证各塔腿中心桩附近有测点,如下图所示:
                                       Y                                     Y
                                         线路方向                           线路方向
                                        8                                    8
                                                                          e/2
                              6                 10                  6                 10
                                       7                                     7
                                 B           C                         B           C
                                 5           9                         5           9
                           4   3        0      11  12  X         4   3       0       11  12  X
                                       中心桩                                   中心桩
                                 1           13                        1           13
                                 A           D                         A           D
                                        15                                   15
                              2                 14                  2     e/2         14
                                       16                                    16


                                     直线塔                                   转角塔(转角e)

                                              图 13 山区终勘定位测点布置图
                       测量塔基时以中心桩为坐标原点,X 轴垂直于 AB 腿连线,Y 轴垂直于 BC 腿连线,所有
                   测量点(0~16)均用直角坐标表示(XYZ),其中 Z 为相对于中心桩高程,高于中心桩为正,
                   否则为负。
                       对于梯田、陡坎等地形有突变的塔位,应根据陡坎、梯田走向,在其走向上增补点,为
                   使地形描述准备尽量多测点,参考下图所示:


                                           6                               10
                                                           7
                                                B                    C
                                                 5                  9
                                                                                     21
                                       4      3             0           11    12      X
                                                           中心桩

                                                                              20
                                                 1                  13
                                                A                    D
                                                           15
                                           2            18          19     14

                                                           16
                                                17



                                             图 14 山区有突变塔位测点布置图
                       测量专业向结构专业提交的接口资料中应有塔位周围植被疏密情况、铁塔保护范围以外
                   30m 的坡度走势情况(是否存在陡坎、变坡等)的描述,应提供一份测量点数的文本文件。
                       转角塔的中心桩位移后的高差变化在提交电气专业的同时,应提交给结构专业。
                   3.3 地质专业
                       (1)结构专业应根据现场塔位地形、地貌配合地质专业一起判断塔位的安全稳定性,
                   对于塔基稳定性评价较差的塔位应采取一定的措施或移位处理,必要时需进行改线。若塔基
                   需采取一定的处理措施,需现场和地质专业配合确定。
                       (2)结构专业应根据所用的塔型、基础根开和基础作用力的大小,参考地质专业人员
                   推荐的基础型式,向地质专业人员提供基础埋深。
                       (3)地质专业通过对塔位的详细勘察,以及后期的资料整理,需向结构专业提交岩土
                   工程勘察总报告及塔位地质一览表。其中塔位地质一览表应包含:1)地形地貌(微地貌);

                   305
