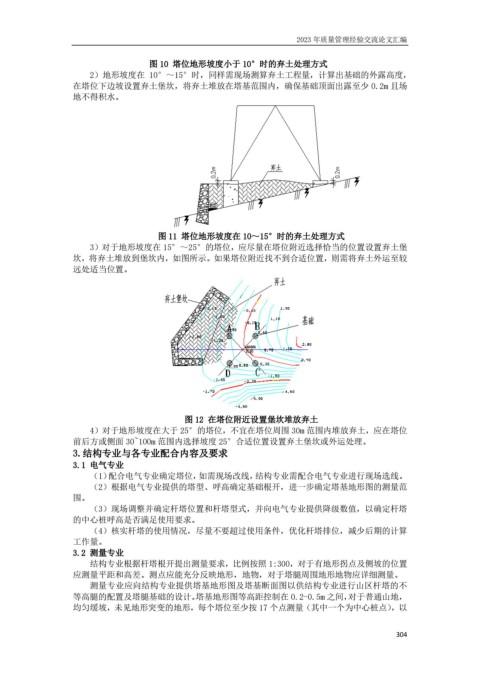

2023 年质量管理经验交流论文汇编

                                      图 10 塔位地形坡度小于 10°时的弃土处理方式
                       2)地形坡度在 10°~15°时,同样需现场测算弃土工程量,计算出基础的外露高度,
                   在塔位下边坡设置弃土堡坎,将弃土堆放在塔基范围内,确保基础顶面出露至少 0.2m 且场
                   地不得积水。




















                                        图 11 塔位地形坡度在 10~15°时的弃土处理方式
                       3)对于地形坡度在 15°~25°的塔位,应尽量在塔位附近选择恰当的位置设置弃土堡
                   坎,将弃土堆放到堡坎内,如图所示。如果塔位附近找不到合适位置,则需将弃土外运至较
                   远处适当位置。





















                                               图 12 在塔位附近设置堡坎堆放弃土
                       4)对于地形坡度在大于 25°的塔位,不宜在塔位周围 30m 范围内堆放弃土,应在塔位
                   前后方或侧面 30~100m 范围内选择坡度 25°合适位置设置弃土堡坎或外运处理。
                   3.结构专业与各专业配合内容及要求
                   3.1 电气专业
                       (1)配合电气专业确定塔位,如需现场改线,结构专业需配合电气专业进行现场选线。
                       (2)根据电气专业提供的塔型、呼高确定基础根开,进一步确定塔基地形图的测量范
                   围。
                       (3)现场调整并确定杆塔位置和杆塔型式,并向电气专业提供降级数值,以确定杆塔
                   的中心桩呼高是否满足使用要求。
                       (4)核实杆塔的使用情况,尽量不要超过使用条件,优化杆塔排位,减少后期的计算
                   工作量。
                   3.2 测量专业
                       结构专业根据杆塔根开提出测量要求,比例按照 1:300,对于有地形拐点及侧坡的位置
                   应测量平距和高差。测点应能充分反映地形,地物,对于塔腿周围地形地物应详细测量。
                       测量专业应向结构专业提供塔基地形图及塔基断面图以供结构专业进行山区杆塔的不
                   等高腿的配置及塔腿基础的设计。塔基地形图等高距控制在 0.2-0.5m 之间,对于普通山地,
                   均匀缓坡,未见地形突变的地形,每个塔位至少按 17 个点测量(其中一个为中心桩点),以


                                                                                                   304
