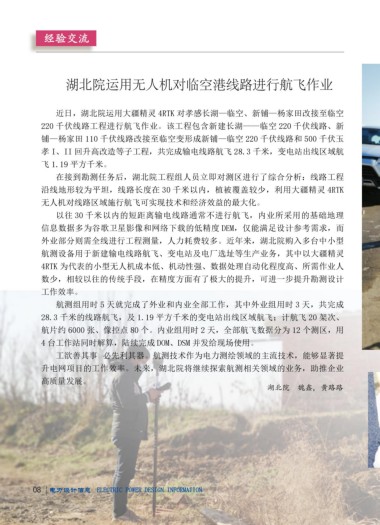

湖北院运用无人机对临空港线路进行航飞作业

近日，湖北院运用大疆精灵 4RTK 对孝感长湖—临空、新铺—杨家田改接至临空

220 千伏线路工程进行航飞作业。该工程包含新建长湖——临空 220 千伏线路、新
铺—杨家田 110 千伏线路改接至临空变形成新铺—临空 220 千伏线路和 500 千伏玉

孝 I、II 回升高改造等子工程，共完成输电线路航飞 28.3 千米，变电站出线区域航
飞 1.19 平方千米。

在接到勘测任务后，湖北院工程组人员立即对测区进行了综合分析：线路工程
沿线地形较为平坦，线路长度在 30 千米以内，植被覆盖较少，利用大疆精灵 4RTK

无人机对线路区域施行航飞可实现技术和经济效益的最大化。
以往 30 千米以内的短距离输电线路通常不进行航飞，内业所采用的基础地理

信息数据多为谷歌卫星影像和网络下载的低精度 DEM，仅能满足设计参考需求，而
外业部分则需全线进行工程测量，人力耗费较多。近年来，湖北院购入多台中小型

航测设备用于新建输电线路航飞、变电站及电厂选址等生产业务，其中以大疆精灵
4RTK 为代表的小型无人机成本低、机动性强、数据处理自动化程度高、所需作业人

数少，相较以往的传统手段，在精度方面有了极大的提升，可进一步提升勘测设计
工作效率。

航测组用时 5 天就完成了外业和内业全部工作，其中外业组用时 3 天，共完成
28.3 千米的线路航飞，及 1.19 平方千米的变电站出线区域航飞；计航飞 20 架次、

航片约 6000 张、像控点 80 个。内业组用时 2 天，全部航飞数据分为 12 个测区，用
4 台工作站同时解算，陆续完成 DOM、DSM 并发给现场使用。

工欲善其事 必先利其器。航测技术作为电力测绘领域的主流技术，能够显著提
升电网项目的工作效率。未来，湖北院将继续探索航测相关领域的业务，助推企业

高质量发展。
湖北院 魏鑫，黄路路
