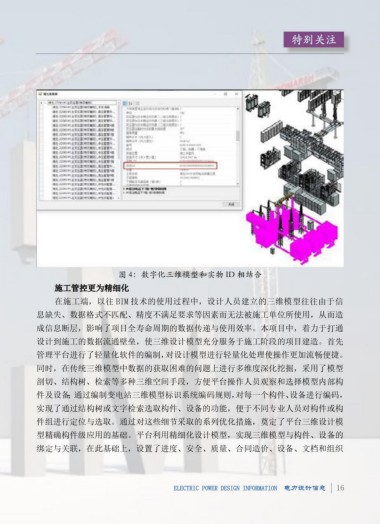

图 3：三维设计模型可进行施工进度预演及进度可视化 图 4：数字化三维模型和实物 ID 相结合
与此同时，绮北变电站三维设计模型还满足了国网规定的交互模式下的模型轻 施工管控更为精细化
量化的要求，打通了 GIM 格式的电气设计模型数据向应用平台移交通道。此外，由于 在施工端，以往 BIM 技术的使用过程中，设计人员建立的三维模型往往由于信
国家电网公司构建了数字化三维模型和实物 ID 相结合的应用数据库框架模式，遵照 息缺失、数据格式不匹配、精度不满足要求等因素而无法被施工单位所使用，从而造
国网基建部的相关布置，江苏省公司基建部试点开展三维设计与实物 ID 的衔接工作。 成信息断层，影响了项目全寿命周期的数据传递与使用效率。本项目中，着力于打通
基于对华东院相关工作的认同与肯定，江苏省公司选取绮北 220 千伏变电站项目作为 设计到施工的数据流通壁垒，使三维设计模型充分服务于施工阶段的项目建造。首先
变电站信息化三维模型与电网实物 ID 绑定的试点工程。在此项工作开展过程中，华 管理平台进行了轻量化软件的编制，对设计模型进行轻量化处理使操作更加流畅便捷。
东院从现场获取主变、开关柜等主要设备的实物 ID 编码等相关信息的一手资料，录 同时，在传统三维模型中数据的获取困难的问题上进行多维度深化挖掘，采用了模型
入采用国网 GIM 格式建立的三维设计模型中，并在设计模型中录入运维单位要求的其 剖切、结构树、检索等多种三维空间手段，方便平台操作人员观察和选择模型内部构
他相关信息。 件及设备；通过编制变电站三维模型标识系统编码规则，对每一个构件、设备进行编码，
在随后的过程中，华东院与国电通公司、本特利（Bentley）公司协作，对三维 实现了通过结构树或文字检索选取构件、设备的功能，便于不同专业人员对构件或构
模型移交过程中的数据转移方式进行分析和调整，顺利完成了设计模型向电网工程数 件组进行定位与选取。通过对这些细节采取的系列优化措施，奠定了平台三维设计模
字化管理应用平台的移交，移交过程中保证了三维模型所携带的实物 ID 等属性信息 型精确构件级应用的基础。平台利用精细化设计模型，实现三维模型与构件、设备的
的完整性，通过实践为国网数据中心架构的搭建提供了有力的技术验证与支持。 绑定与关联，在此基础上，设置了进度、安全、质量、合同造价、设备、文档和组织
