数字孪生技术助力变电站建设
——记江苏无锡绮北 220 千伏变电站 BIM 技术落地应用
华东院 电网工程分公司
计、施工把控以及运维管理三大应用阶段及各阶段之间的数据布置和流通方式进行了
江苏绮北 220 千伏变电站是国家电网公司首批全过程工程咨询试点项目，同 统筹规划，并在实践应用中实现了携带数据信息的三维设计模型向施工应用平台的无
时，也是江苏省首批 35 个全过程工程咨询试点项目之一。利用项目全过程咨询管理 损交付。此外，三维设计模型在为运维方提供直观图像信息的同时，也为其在运维阶
协调能力强的特点与优势，华东院在项目建设方江苏省电力工程咨询有限公司的大 段的应用做好了数据信息准备。
力支持下，负责牵头搭建绮北 220 千伏变电站基于 BIM（建筑信息模型，Building
Information Modeling）技术的项目管理平台。

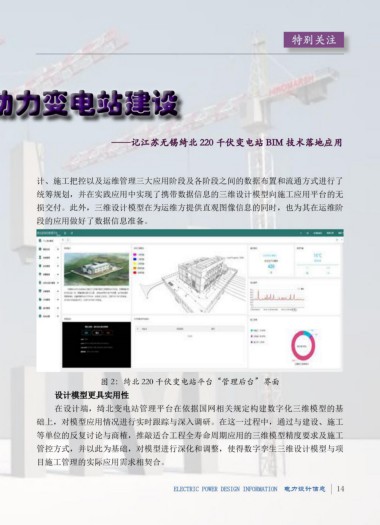

图 2：绮北 220 千伏变电站平台“管理后台”界面
设计模型更具实用性
图 1：绮北 220 千伏变电站“基于 BIM 的施工过程管理平台”大屏幕展示页 在设计端，绮北变电站管理平台在依据国网相关规定构建数字化三维模型的基
在“工业4.0”“中国制造2025”提出后，传统的BIM技术已和数字孪生技术相融合， 础上，对模型应用情况进行实时跟踪与深入调研。在这一过程中，通过与建设、施工
向项目的全寿命周期延伸。打破 BIM 在设计与施工阶段的数据壁垒实现建设全过程的 等单位的反复讨论与商榷，推敲适合工程全寿命周期应用的三维模型精度要求及施工
数据流通一直是行业内亟待解决的问题。绮北变电站项目管理平台基于“数字孪生” 管控方式，并以此为基础，对模型进行深化和调整，使得数字孪生三维设计模型与项
技术理论，梳理变电站项目全寿命周期中数据信息的存储方式和流通渠道，对规划设 目施工管理的实际应用需求相契合。
