全国首个光伏智能双层双公变箱式变，喜获4项荣誉 电气保护线上监控、故障预警。此外，
全国首个光伏智能双层双公变箱式变，喜获4项荣誉

箱式变还配有“辐射和噪音传感器”，

近期，广州市电力工程设计院有限 到当地居民投诉。为节约电力建设用地， 可实时监测变压器辐射和噪音数据，通
公司（以下简称“工程设计院”）设 经多方研讨，最终敲定了光伏智能双层 过箱式变智能屏显示，减少居民对电网

计的全国首个光伏智能双层双公变箱式 双公变箱变方案。工程设计院在传统单 运行产生的心理顾虑。
变—新增柳园站 F24 康锦园双层箱变项 层箱变上创新利用纵向空间，研发出紧 工程设计院运用党建载体，发挥党

目，被南方电网公司评为 2021 年度基建 凑型布局的双层箱式变，占地面积仅 9 员先锋模范作用，针对“城中村用电难”

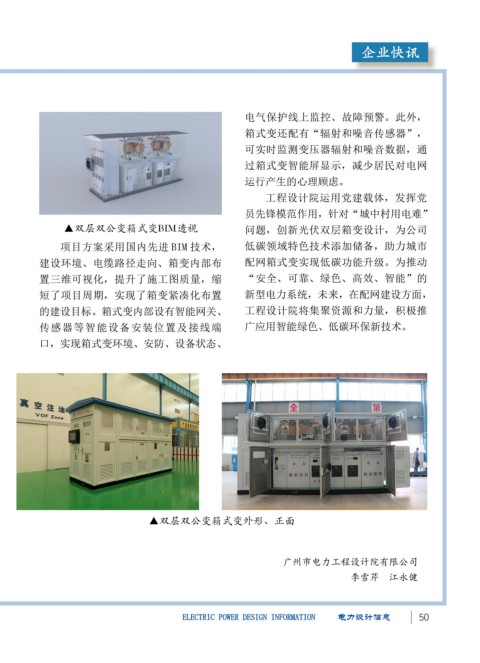

▲双层双公变箱式变BIM透视
优秀 QC 成果二等奖。此前，该项目先 平方米，容量却是传统单层箱变的 2 倍。 问题，创新光伏双层箱变设计，为公司

后获得“南方电网公司 2021 年度基建 该箱变采用绿色环保立体卷铁心干 项目方案采用国内先进 BIM 技术， 低碳领域特色技术添加储备，助力城市
工程优秀设计”、“南方电网公司 2022 式变压器，对比传统同容量 3 级 10 型变 建设环境、电缆路径走向、箱变内部布 配网箱式变实现低碳功能升级。为推动

年度优质工程”、“广东电网 2021 年 压器，每年能节约损耗电费约 1.8 万元， 置三维可视化，提升了施工图质量，缩 “安全、可靠、绿色、高效、智能”的
度金质样板工程”荣誉。 减少二氧化碳排放约 24 吨。箱顶部则 短了项目周期，实现了箱变紧凑化布置 新型电力系统，未来，在配网建设方面，

项目位于广州康乐城中村，区域人 箱式变顶部采用人字形一体化设计，选 的建设目标。箱式变内部设有智能网关、 工程设计院将集聚资源和力量，积极推
口密集超负荷用电，原有两台配电变压 用碲化镉薄膜太阳能电池组建光伏发电 传感器等智能设备安装位置及接线端 广应用智能绿色、低碳环保新技术。

器超期服役，长期重载甚至超载运行， 系统，光伏发电量和箱式变内部的智能 口，实现箱式变环境、安防、设备状态、
老旧变压器在高强度运行中已不堪重负 设备用电量达到了“碳中和”。

多次过载跳闸。然而新建箱变受台区位
置影响，单层箱变占地大影响车辆进出，

常规双层箱变则由于箱体较高阻挡低层
居民楼采光通风。

工程设计院有效评估现存难点，坚
持需求导向和问题导向，形成了技术攻

坚合力，打造了一系列设计亮点。
项目原方案新建双层电房配置两台

变压器，电房占地大影响车辆进出，双
层楼高阻挡居民楼采光通风，因而受到 ▲箱顶光伏发电材料 ▲双层双公变箱式变外形、正面

广州市电力工程设计院有限公司

李雪芹 江永健
