打造示范样板工程，
打造示范样板工程，
广州市电力工程设计院收获优秀设计殊荣
广州市电力工程设计院收获优秀设计殊荣 在设计阶段 , 党员骨干杨振中发现 在设计之初，面临变电站选址地基
线路上跨铁路安全距离裕度不足，不具 软弱等难题。由此，工程设计院依托变

近日，中国电力规划设计协会组织开展 2021 年度电力行业优秀勘测、优秀 备普通的架线施工条件。为此，提出利 电工代党员突击队，提出智能变电站技

设计评选。在此次评选中，南方投资集团旗下公司——广州市电力工程设计院 用 500 千伏下相导线做封网承力索进行 术应用方案，采用 2020 年版建筑业 10
有限公司（后简称工程设计院）负责设计的 220 千伏瓜岭变电站工程、广州增 张力放线，形成特殊穿越设计，铸就了 项新技术，实现变电站的四新技术应用。
城 220 千伏瓜岭站线路送出工程均获得优秀工程设计二等奖。 推广性强的穿越塔型。 设计团队借助混凝土桩复合地基技

项目工期紧张，设计团队加班加点 术，提高预制桩的承载力，还节约了
知重负重，迎难而上， 工程设计院知重负重，党员突击队 验算导线承重强度、500 千伏铁塔杆件 20% 的地基处理费用；采用预制构件工

顺利做通“最后一公里” 迎难而上。设计人员采用高清正射影像、 强度，确保方案安全可行，最终顺利推 厂化生产加工技术，实现全模型三维钢

结合三维设计平台等技术手段进行方案 动瓜岭线路工程做通“最后一公里”。 筋节点连接大样自动生成；基于 BIM 的
广州增城 220 千伏瓜岭站线路送出
制定、出线布控。结合河涌改造情况， 管线综合技术，实现设计三维可视化，
工程 ( 简称“瓜岭线路工程”）是形成
合理选择塔位以及防撞墙型式，不仅节 首尝预制装配式构件应用 设计变更率降低了 60%；基于 BIM 的现
增城电网主电网架构的重要组成部分。
约了工程投资，还充分预留线路远期建 着力打造数字化示范工程 场施工管理信息技术，实现信息在多个
瓜岭线路送出工程沿线所经区域大部分
设条件。 阶段的共享和传递。
位于城市或者村镇内，敏感区域多，选 220 千伏瓜岭变电站工程是南方电
线难度大，节点紧张。 网首个工厂化预制装配式构件应用工
程，是广州供电局全过程采用变电三维
数字化设计平台设计的变电站。

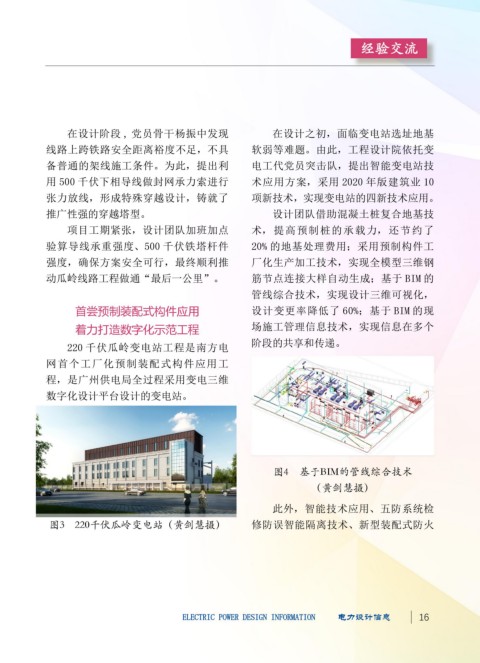

图2 特殊穿越塔设计（杨振中摄） 图4 基于BIM的管线综合技术
（黄剑慧摄）
瓜岭线路工程上跨铁路，是广州地
图1 广州增城220千伏瓜岭站线路送出 区首次利用 500 千伏线路导线做封网导 此外，智能技术应用、五防系统检
工程（杨振中摄） 轨并夜间施工的项目。 图3 220千伏瓜岭变电站（黄剑慧摄） 修防误智能隔离技术、新型装配式防火
