特别关注 特别关注

在四回 220 千伏架空线路同塔布置 塔、110 千伏三回路 T 接电缆下线塔均在该工程中成功应用，与传统电缆下线方式相比，

的情况下，若采用传统的四回路电缆下 线路布置紧凑，减少电缆下线塔数，大幅度节省了占地，并降低了总造价。
线方式，则需沿线路方向布置 2 基双回

路电缆下线塔，占地面积大。湖北院创 精益设计，灵活应用
新设计了 220 千伏四回路双杆电缆下线 湖北院着眼市场需求，从 2007 年开始发展高压电缆设计业务和综合管廊电力舱

塔，在四回路下线时仅需设置 1 基四回 设计与咨询业务，积极推进，开拓创新，发明了一系列电缆专利成果。为精益管理，
路双杆电缆下线塔，前杆底后杆高，利 发扬并巩固湖北院历年来积累的电缆技术，本工程顶管隧道段顺利应用了湖北院大截

用下线横担调整相间、相对地电气距离， 面电缆隧道电缆的环形布置、环形电缆支架、电缆蛇形敷设方法、大截面电缆隧道电
完成四回路下线。 缆固定夹具等多项专利。

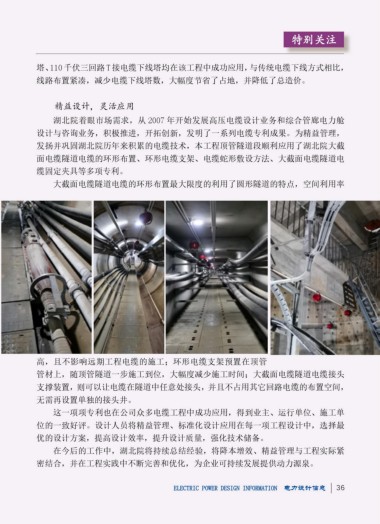

黄家湖大道共有 3 处 110 千伏 T 接 大截面电缆隧道电缆的环形布置最大限度的利用了圆形隧道的特点，空间利用率
架空线需要入地，考虑运行、检修以及

线路相互倒换负荷，110 千伏线路 T 接

一般在架空线上完成。需要将 T 接线架

空改入地时，若采用传统的电缆下线方

式，需沿线路方向布置 2 基电缆下线塔， 高，且不影响远期工程电缆的施工；环形电缆支架预置在顶管
即 1 基双回路电缆下线塔和 1 基单回路 管材上，随顶管隧道一步施工到位，大幅度减少施工时间；大截面电缆隧道电缆接头
电缆下线塔，占地面积大，影响城市美观。 支撑装置，则可以让电缆在隧道中任意处接头，并且不占用其它回路电缆的布置空间，

湖北院创新设计 110 千伏三回路 T 接电 无需再设置单独的接头井。

缆下线塔，在 110 千伏 T 接线架空改 这一项项专利也在公司众多电缆工程中成功应用，得到业主、运行单位、施工单
入地时，仅需设置 1 基 110 千伏三回路 位的一致好评。设计人员将精益管理、标准化设计应用在每一项工程设计中，选择最
T 接电缆下线塔，利用下线横担调整相 优的设计方案，提高设计效率，提升设计质量，强化技术储备。

间、相对地电气距离，完成三回路 T 接 在今后的工作中，湖北院将持续总结经验，将降本增效、精益管理与工程实际紧

下线。 密结合，并在工程实践中不断完善和优化，为企业可持续发展提供动力源泉。
以上 220 千伏四回路双杆电缆下线
