特别关注

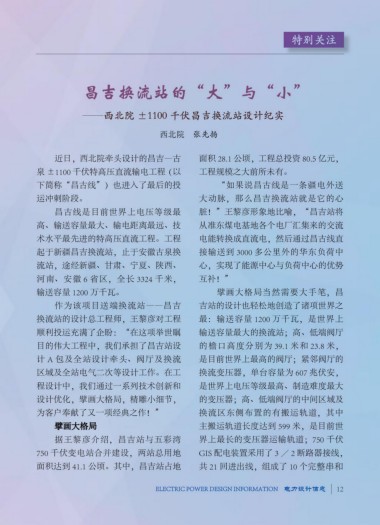

                           昌吉换流站的“大”与“小”



                           ——西北院 ±1100 千伏昌吉换流站设计纪实


                                                   西北院  张先扬



                  近日,西北院牵头设计的昌吉—古                              面积 28.1 公顷,工程总投资 80.5 亿元,

            泉 ±1100 千伏特高压直流输电工程(以                              工程规模之大前所未有。
            下简称“昌古线”)也进入了最后的投                                        “如果说昌古线是一条疆电外送

            运冲刺阶段。                                             大动脉,那么昌吉换流站就是它的心

                  昌古线是目前世界上电压等级最                               脏!”王黎彦形象地比喻,“昌吉站将
            高、输送容量最大、输电距离最远、技                                  从准东煤电基地各个电厂汇集来的交流

            术水平最先进的特高压直流工程。工程                                  电能转换成直流电,然后通过昌古线直
            起于新疆昌吉换流站,止于安徽古泉换                                  接输送到 3000 多公里外的华东负荷中

            流站,途经新疆、甘肃、宁夏、陕西、                                  心,实现了能源中心与负荷中心的优势

            河南、安徽 6 省区,全长 3324 千米,                             互补!”
            输送容量 1200 万千瓦。                                           擘画大格局当然需要大手笔,昌

                  作为该项目送端换流站——昌吉                               吉站的设计也轻松地创造了诸项世界之

            换流站的设计总工程师,王黎彦对工程                                  最:输送容量 1200 万千瓦,是世界上
            顺利投运充满了企盼:“在这项举世瞩                                  输送容量最大的换流站;高、低端阀厅

            目的伟大工程中,我们承担了昌吉站设                                  的檐口高度分别为 39.1 米和 23.8 米,

            计 A 包及全站设计牵头、阀厅及换流                                 是目前世界上最高的阀厅;紧邻阀厅的
            区域及全站电气二次等设计工作。在工                                  换流变压器,单台容量为 607 兆伏安,

            程设计中,我们通过一系列技术创新和                                  是世界上电压等级最高、制造难度最大
            设计优化,擘画大格局,精雕小细节,                                  的变压器;高、低端阀厅的中间区域及

            为客户奉献了又一项经典之作!”                                    换流区东侧布置的有搬运轨道,其中

                  擘画大格局                                        主搬运轨道长度达到 599 米,是目前世
                  据王黎彦介绍,昌吉站与五彩湾                               界上最长的变压器运输轨道;750 千伏

            750 千伏变电站合并建设,两站总用地                                GIS 配电装置采用了 3 / 2 断路器接线,
            面积达到 41.1 公顷。其中,昌吉站占地                              共 21 回进出线,组成了 10 个完整串和



                                                  ELECTRIC POWER DESIGN INFORMATION       电力设计信息           12
